für den Staukasten im Wohnmobil.
Unterflurauszug Video
Diese speziellen Überauszüge erhalten Sie nur bei uns.
-
Hier wurde der Überauszug gekürzt und kommt somit weiter aus der Stauraumöffnung heraus.
-
Hier kommt der auf 110 cm gekürzte 120er Auszug auf die Länge von 110 cm vorne 10 cm weiter aus der Klappenöffnung
-

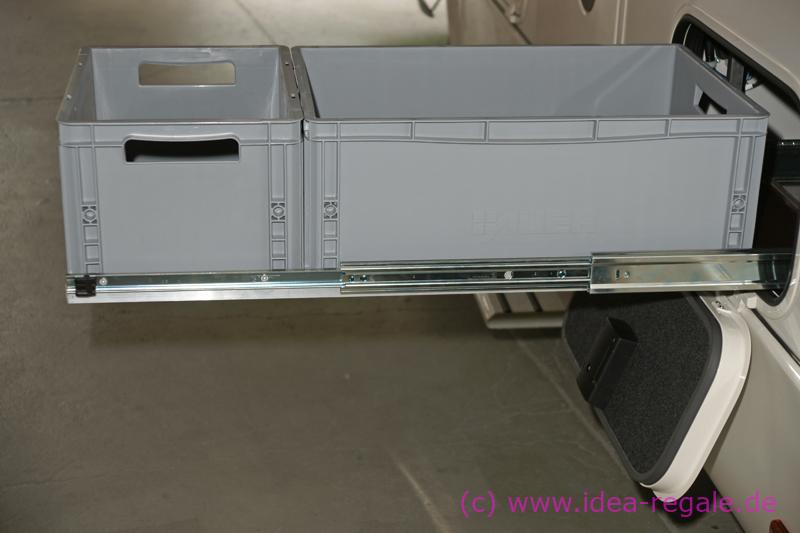

Überauszug
Die Schiene ist so konzipiert, dass sie 150 % der geschlossenen Länge ausdehnt, sodass die Rückseite der Schublade über den Schrank fährt, um den Zugang zu erleichtern.
So kann ein 80 cm langer Auszug 120 cm weit aus der Stauklappe kommen.
Lastindex 100 kg
Nach dem Shopping im Supermarkt fährt man den Einkaufswagen an die Stauraumklappe.
Klappe auf und Auszug herausgezogen, und dann ganz bequem einladen, ohne die schweren Tragetüten in den Küchenbereich zu wuchten.
Erst wenn Bedarf ist, geht man an den Auszug und holt das was gerade benötigt wird.
An die beiden Auszugsschienen wird eine 12mm starke Siebdruck montiert. Wir nehmen mit Absicht keine Rahmen für die Boxen, so wie es beim IDEA-Regal normalerweise der Fall ist. Auf die Platte kommt eine rutschfeste Matte auf die dann die Boxen gestellt werden. Werden die Boxen nicht benötigt kann man auch andere Gegenstände auf dem Auszug unterbringen, oder er kann auch als Tischplatte für ein Grillfest genutzt werden.
Übrigens, wir empfehlen die Auszüge für die Einlage einer Siebdruckplatte weil diese extrem stabil und vor allen Dingen gegen Wasser resistent ist.
Die glatte Oberfläche der Siebdruckplatte ist sehr pflegeleicht. Trotzdem empfehlen ich Ihnen, beim Transport von Gegenständen eine rutschfeste Matte aufzulegen.
Oder die Siebdruckplatte mit der rauen Oberseite zu montieren.
Die Platte ist ringsum mit Aluminiumwinkeln versehen, die verhindern dass Gegenstände wie Kugelschreiber, Flaschen, Dosen, oder andere runde Gegenstände von der Platte fallen.
An den Ecken werden absichtlich zwei kleine Lücken zu den Profilen gelassen. Beim Abfegen der Platte kann man den Restschmutz leichter durch diese Lücken entsorgen.
Beim Einschieben rastet der Auszug durch den Sicherheitsclip automatisch ein und kann nicht von alleine herausfahren.
Der Einbau ist, wie immer bei allen IDEA-Systemen, kinderleicht.
Bitte beachten Sie bei der Berechnung von Auszügen die von beiden Seiten eingebaut werden, das Sie vom max. Innenmaß die nach Innen auftragenden Stauraumschlösser von 5-6 cm abziehen müssen und auch zwischen beiden Auszügen sollte 5 cm Platz verbleiben. Der Einbau wird schwieriger, wenn im Inneren zu wenig Platz verbleibt um den Auszug mit seinen Stützen über die Stauraumklappe einschieben zu können.
Die von uns verwendeten Überauszüge haben alle 100 kg Traglast, egal ob 80 cm oder 12 cm Länge.
Bei Vollauszügen nimmt mit der Länge der Teleskopschienen die Traglast ab.
Infoblätter Auszug mit Boxenrahmen
Auf vielfachen Wunsche hier ein Hersteller für Auflagedeckel aus Holz
Kochbox Holzauflagedeckel 60x40cm-
La Strada Auszug
-
La Strada Auszug
-
La Strada Auszug
-
La Strada Auszug
-
Concorde Messeauszug 2016 Lastindex 100 Kg.
-
Auszugssystem Unterflur
-
Unterflur Auszug Carthago IDEA-Systec
-
Carthago-highliner-Auszug hier passen nur noch 12cm hohe Boxen
-
Carthago-Auszug-Durchlade 120cm
-
Morelo Auszug Auszugsystem Idea Regale
-
Unterflur-Auszug 120cm Länge und 72cm Breite
-
Unterflurauszug Hymer Duo Mobil
-
Morelo Auszug
-
Morelo Unterflurauszug für eine 63cm Siebdruckplatte und 72cm Einbaubreite.
-
Morelo-Doppel-Auszug
-
Morelo Palace 90 LBX Unterflurauszug extra breit - die Klappenöffnung wurde voll ausgeschöpft, dadurch lassen sich die Boxen nicht mehr optimal platzieren. In der Mitte bleibt nur noch Platz für eine quadratische kleine Box. Da auf der anderen Seite ein 105cm langer und schmaler Auszug eingebaut wurde ist dieser nur noch 105cm lang und 115cm Breit. Siebdruckplatte 105x105cm ACHTUNG: dieser breite Auszug passt ganz selten!!!
-
schmaler Unterflurauszug
-
Dethleffs Grand Alpa Heckauszug 120 cm Länge 92 cm Stellbreite für eine 83er Siebdruckplatte und 120 cm Länge
-
Morelo Palace 90 LBXUnterflurauszug XXL Palace 90 LBX EXTRA BREIT 75cm Breite, 100cm Länge
-
Concorde Auszug mit transparenten Gies Boxen. Lastindex 100 Kg. Mit weniger sollten Sie sich nicht zufrieden geben.
-
Unterflurauszug 105cm Länge für altes Modell Dethleffs Globetrotter A 9000 mit Giesboxen 17,5cm Höhe
-
Unterflurauszug eingebaut. Der zur Verfügung stehen Platz ist schmäler aus die Klappe breit ist
-
Unterflurauszug von IDEA
-
105cm Länge für altes Modell Dethleffs Globetrotter A 9000 mit Giesboxen 17,5cm Höhe
-
Unterflurauszug 90cm Länge
-
Carthago-highliner-Auszug 12cm hohe Boxen
-
Auszug Schlossnippel
-
Auszugssystem für einen Dethleffs Alpa
-
Auszug Unterflurauszug seitliche Begrenzung
-
Morelo Unterflurauszug mit Auer-Boxen
-
Hier wurde der 135cm Überauszug auf 120cm verkürzt und kommt somit weiter aus der Stauraumöffnung heraus.
-
Hier wurde der Überauszug gekürzt und kommt somit weiter aus der Stauraumöffnung heraus.
-
Hier wurde der Überauszug verkürzt und kommt somit weiter aus der Stauraumöffnung heraus.
-
Auszug - Unterflurauszug eingebaut. Der zur Verfügung stehen Platz ist schmäler aus die Klappe breit ist
-
Auszug - Unterflurauszug eingebaut. Der zur Verfügung stehen Platz ist schmäler aus die Klappe breit ist. Diese Maß bitte mit angeben.
-
Auszug - richtig messen
-
Auszug - richtig messen
-
Morelo-Auszug
-
Siebdruckplatten gibt es in unterschiedlichen Stärken. Wir verwenden immer die 12mm. - Wetterbeständige Verleimung - Mehrschichtig verleimt - Universell einsetzbar - zwei unterschiedlich strukturierte Oberflächen eine glatte und eine raue Seite
-
- zwei unterschiedlich strukturierte Oberflächen eine glatte
-
- zwei unterschiedlich strukturierte Oberflächen und eine raue Seite
-
Auszug-Morelo-Stütze
-
Beim messen auf den Sitz der Schlossklappe achten und dieses Maß mit angeben.
-
Auszugsbreite 72cm für die Einlage einer 63cm Siebdruckplatte. Hier wurden eine 60er Box, 2x 40x30er und 2x30x20er Piccoloboxen eingestellt. Höhe 17cm der Boxen
-
Morelo-Auszug-Stütze
-
Phönix Unterflurauszug
-
Unterflurauszug
-
Morelo Auszug von IDEA-Systec mit Anti-Rutsch-Matte
-
Morelo Auszug von beiden Seiten eingebaut. 1x120cm und 1x80cm
-
Unterflurauszug von IDEA mit Siebdruckplatte
-
Unterflurauszug mit zurückgesetzter Stütze
-
Zweigeteilter Unterflurauszug
-
Unterflurauszug von IDEA-SysTec
-
Carthago Liner de Luxe Auszug IDEA
-
Carthago Auszug für eine Nische in der Heckgarage und einer 60er Box. Der Auszug wurde mit Winkeln seitlich befestigt.
-
Auszug 90cm
-
Morelo Auszug von IDEA-Systec
-
Morelo Unterflurauszug - Überauszug mit 105cm Länge und Boxenlänge von 100cm, dadurch kommt er etwas weiter aus der Stauraumklappe
-
Morelo Unterflurauszug mit automatischer Verriegelung im eingefahrenen Zustand.
-
Unterflur Auszug Carthago IDEA-Systec
-
Morelo Überauszug - hier hat der Kunde zwei Boxen übereinder gestellt.
-
IDEA-Unterflurauszug
-
Morelo Überauszug
-
Unterflurauszug 100cm lang und 72cm Breite
-
Unterflur-Auszug für Boxen in einem Carthago chic high-liner
-
Unterflur Auszug Carthago IDEA-Systec
-
Unterflur Auszug Carthago IDEA-Systec
-
Unterflurauszug von IDEA
-
Unterflurauszug von IDEA
-
Unterflurauszug von IDEA
-
Unterflurauszug von IDEA
-
Unterflurauszug von IDEA
-
Morelo Unterflurauszug
-
Morelo Unterflurauszug
-
Unterflurauszug
-
Carthago chic high-liner
-
Auszugssystem Unterflur
-
Carthago-Auszug-Durchlade
-
Carthago-Auszug-Durchlade
-
Carthago-Auszug-Durchlade
-
Carthago-Auszug-Durchlade
-
Carthago-Auszug-Durchlade
-
Auszug-Unterflur-Breit
-
Und wenn der Platz für einen Vollauszug nicht reicht bieten wir eine einfache Lösung mit Schieberahmen auf einem Gestell an
-
Unser Unterflurauszug im Einbaumodus. Mit den hinteren Stützen vorsichtig einschieben und vorne mit den eingeklappten vorderen Stützen einschieben. Dann die Stützen aufrichten und verschrauben.
-
120cm langer und 75cm breiter Auszug
-
70cm langer Unterflurauszug in der Heckgarage
-
Morelo schmaler Auszug
-
Unterflurschublade Morelo Palace
-
Morelo schmaler Auszug
-
Morelo schmaler Auszug
-
120cm Langer und 75cm Breiter Unterflurauszug mit 100kg Lastindex
-
Auf der Beifahrerseite passt ein Auszug mit 120cm oder 140cm
-
Auf der Beifahrerseite lohn ein Auszug meistens nicht. Hier passt nur ein Auszug mit 52cm Breite
-
SONY DSC
-
Hymer Duo2Mobil Schublade mit 120cm länge und 72cm Breite
-
Concorde Carver Schublade
-
Concorde-Carver-Schublade
-
Hymer Duo2Mobil Schublade
-
Dethleffs Grand Alpa Auszug 95 cm Stellbreite für eine 83er Siebdruckplatte und 120 cm Länge
-
Dethleffs Grand Alpa Auszug 95 cm Stellbreite für eine 83er Siebdruckplatte und 80 cm Länge
-
Dethleffs Grand Alpa Auszug 95 cm Stellbreite für eine 83er Siebdruckplatte und 80 cm Länge
-
Carthago E Liner Unterflurauszug
-
Morelo schmaler Auszug
-
Morelo schmaler Auszug
-
Morelo schmaler Auszug
-
Unterflurauszug von beiden Seite. Auf der Fahrerseite ein 80er und auf der Beifahrerseite ein 120cm langer Auszug.
-
Morelo Empire Unterflurauszug mit 120cm Länge
-
Auszugssystem für einen Dethleffs Alpa
Unterflurauszug
-
Überauszug Seitenansicht
-
Unterflurauszug Seitenansicht
-
Unterflurauszug Seitenansicht
-
Auszug - richtig messen
-
Auszug - richtig messen
-
Auszug - Unterflurauszug eingebaut. Der zur Verfügung stehen Platz ist schmäler aus die Klappe breit ist. Diese Maß bitte mit angeben.
-
Auszug als Überauszug mit einem Überhang nach hinten
-
Überauszug
-
Unterflurauszug vor dem Einbau
-
Unser Unterflurauszug im Einbaumodus. Mit den hinteren Stützen vorsichtig einschieben und vorne mit den eingeklappten vorderen Stützen einschieben. Dann die Stützen aufrichten und verschrauben.
-
mit unserem Buddelschiffprinzip kommt der Auszug gut durch die Stauraumöffnung
-
Unterflurauszug montiert, kurz vor dem Einbau. Es fehlt nur noch die Siebdruckplatte. Um den Auszug vorne durch die Öffnung zu bekommen, werden die vorderen Stützen nach hinten umgeklappt.
-
Auszug Teilmontiert - wir liefern den Auszug als Bausatz ohne Boxen und ohne Siebdruckplatte
-
fast fertig aufgebauter Auszug. Es fehlt nur noch die Siebdruckplatte.
-
Auszug - Unterflurauszug eingebaut. Der zur Verfügung stehen Platz ist schmäler aus die Klappe breit ist
-
Unterflurauszug von IDEA mit Siebdruckplatte
-
Sicherheitsclip Überauszug
-
Morelo Empire Unterflurauszug mit 120cm Länge
-
Morelo Empire Unterflurauszug mit 120cm Länge
-
Auszug Unterflurauszug seitliche Begrenzung
-
Durch die gekürzte Auflage kommt der Auszug weiter aus dem Unterflurkasten. Diese Version ist sinnvoll wenn man diesen nach hinten versetzt einbauen muß. Zum Beispiel bei Carthago oder wenn ein AdBlu Tank vorne sitzt.
-
-
Fotos sind für uns immer wichtig
-
