Concorde Charisma IV 860 LI
Bitte mit Fotos angeben, genaue Bezeichnung vom Charisma z.B. 860 Li, MI oder Centurion Style und welche Klappen verbaut wurden. Außerdem auch wo die Bodenluke sitzt und ob eine Kabeldurchführung verbaut wurde und wo.
ACHTUNG: 2024 gibt es in der hinteren Klappe einige Änderungen. Wie z.B. Bodenluke und runder Deckel. Daher bitte immer Fotos und Maße mitliefern.

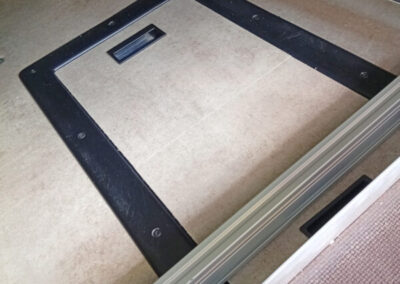

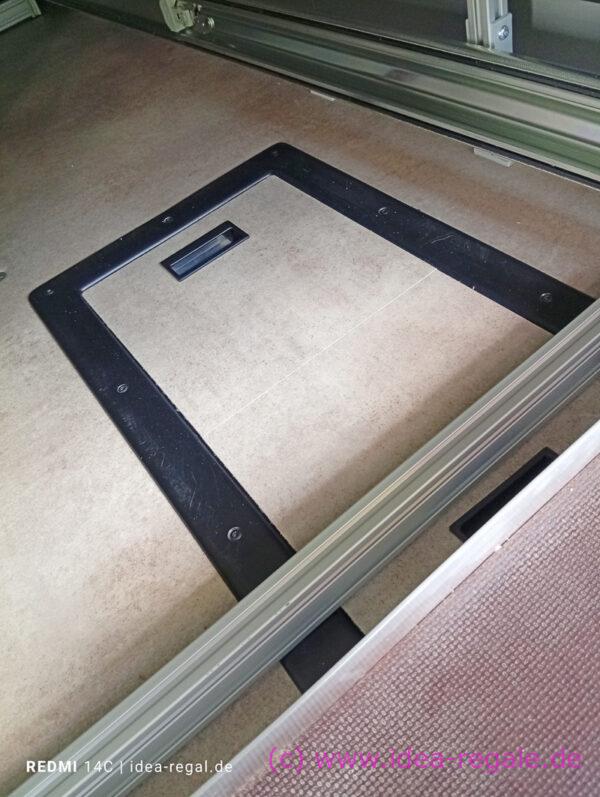

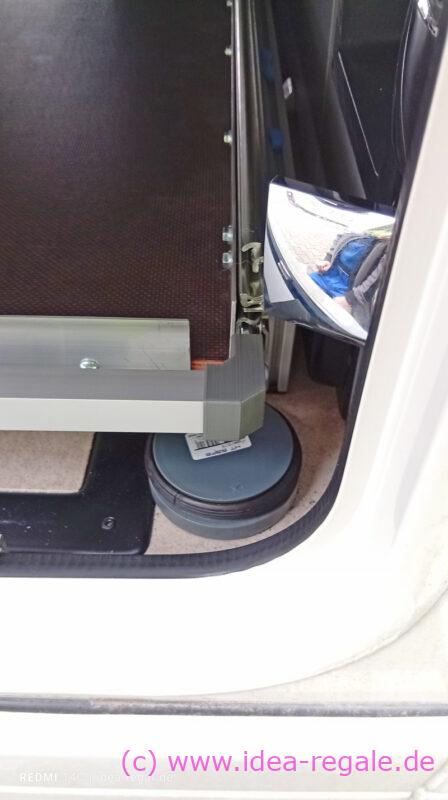

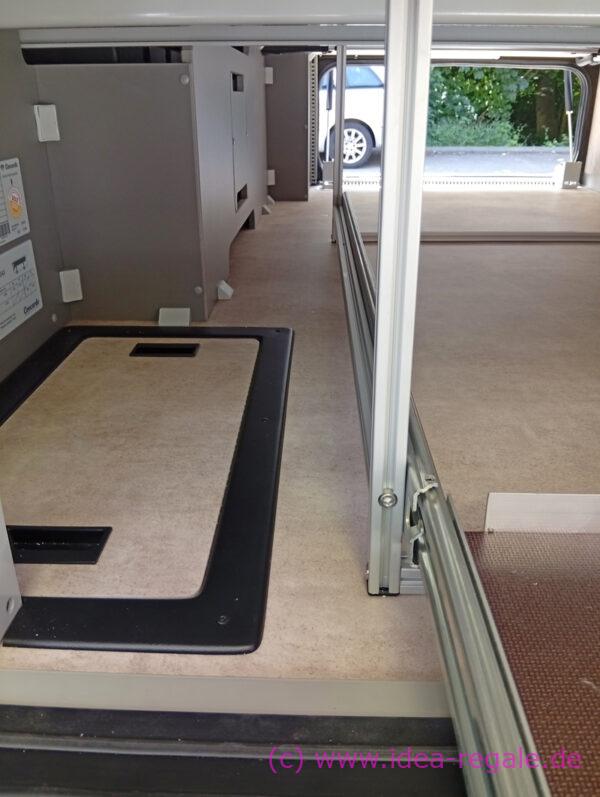

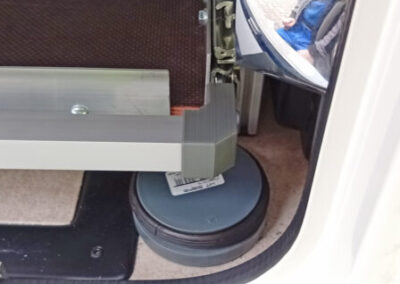

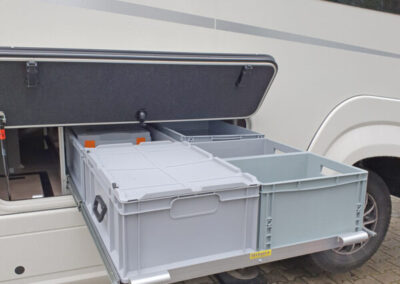

Hier passt dann ein Auszug mit einer Siebdruckplatte 140 cm x 61 cm und Stellbreite 69 cm. Eine Stütze steht auf dem rechten schwarzen Rand der Bodenluke.
-
-
-

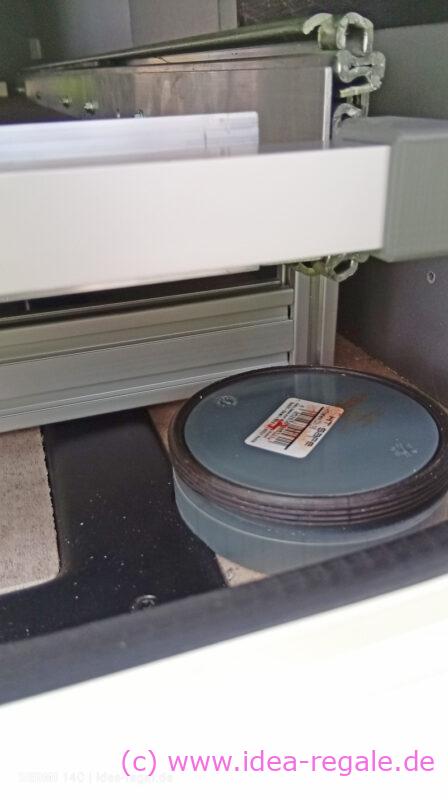

Bodenluke
-
-
Kabeldurchführung
-

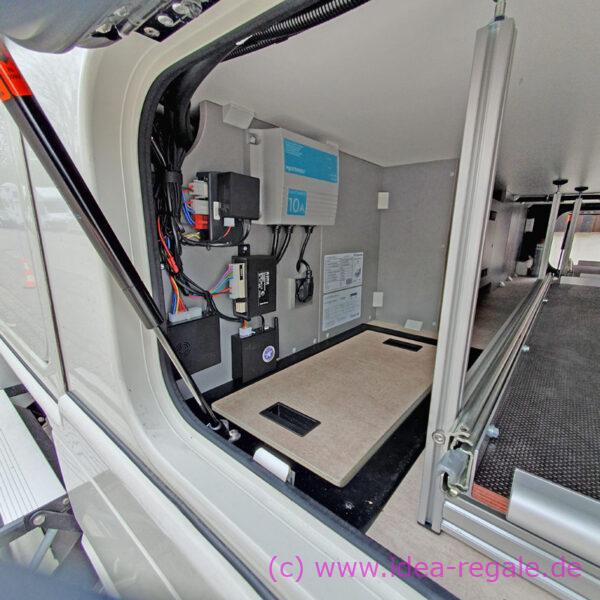

2023 war zum Beispiel die Bodenluke Vorne rechts eingebaut.

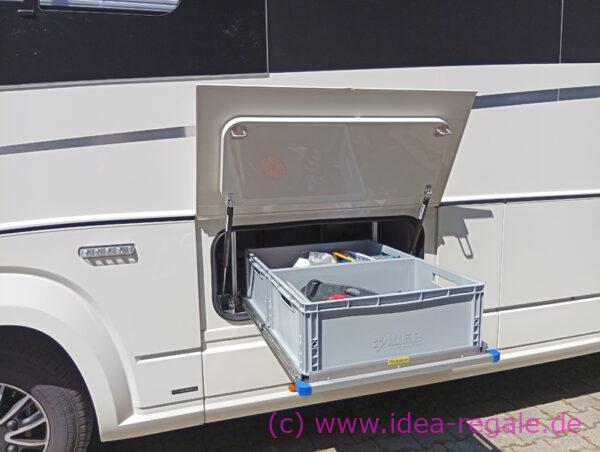

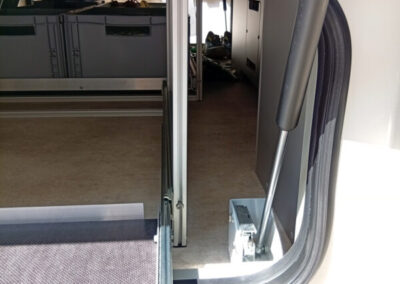

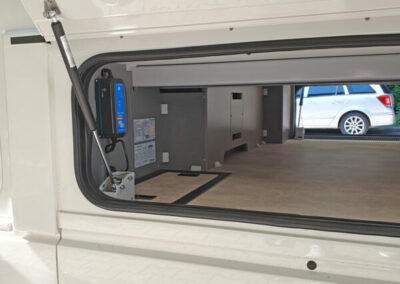

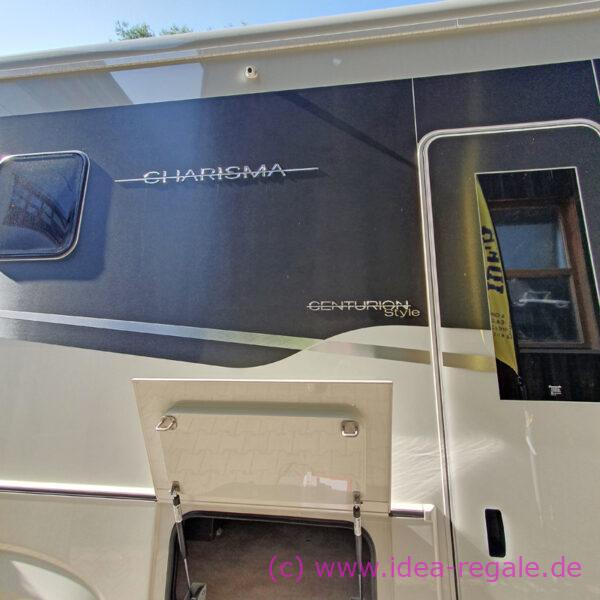

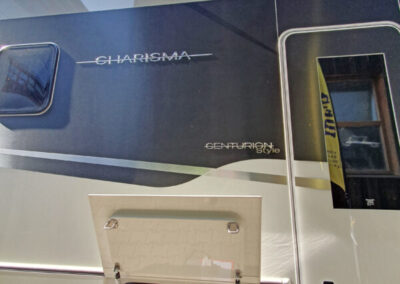

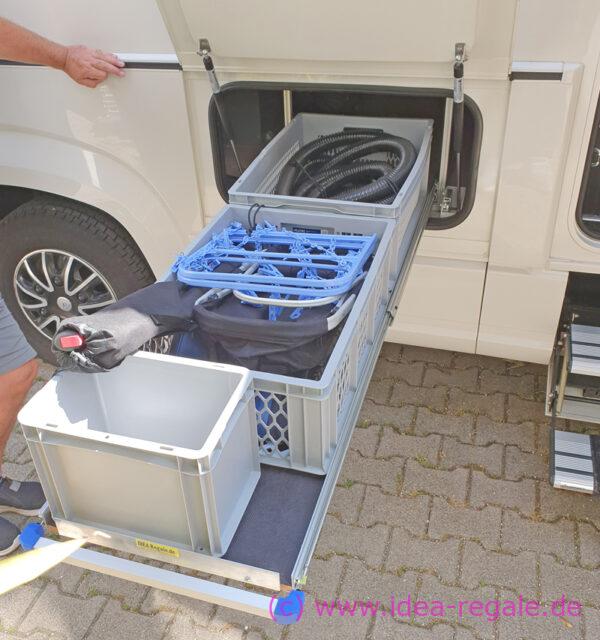

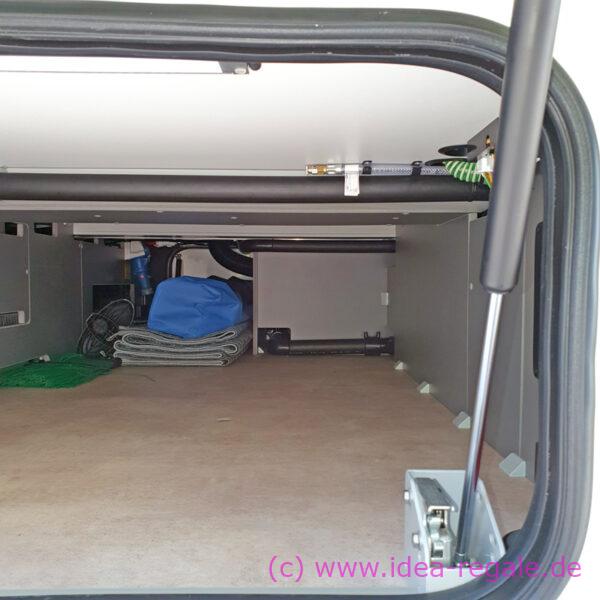

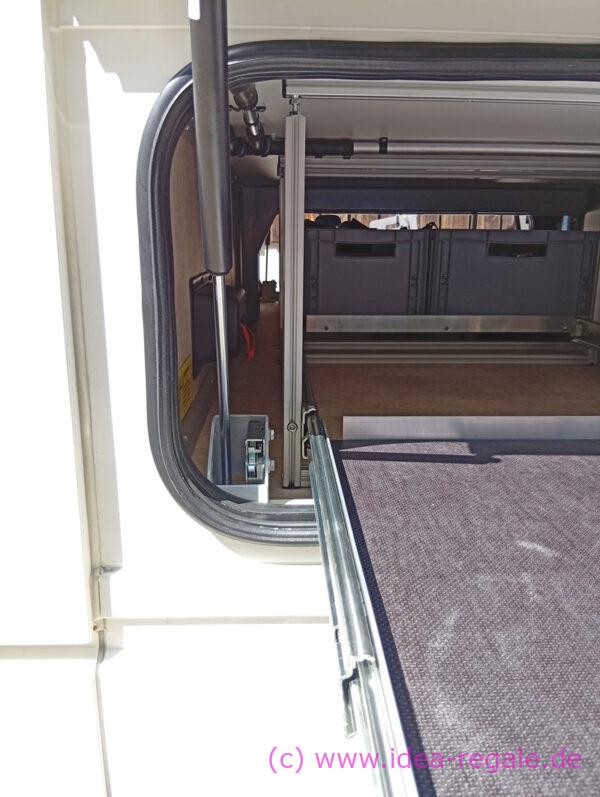

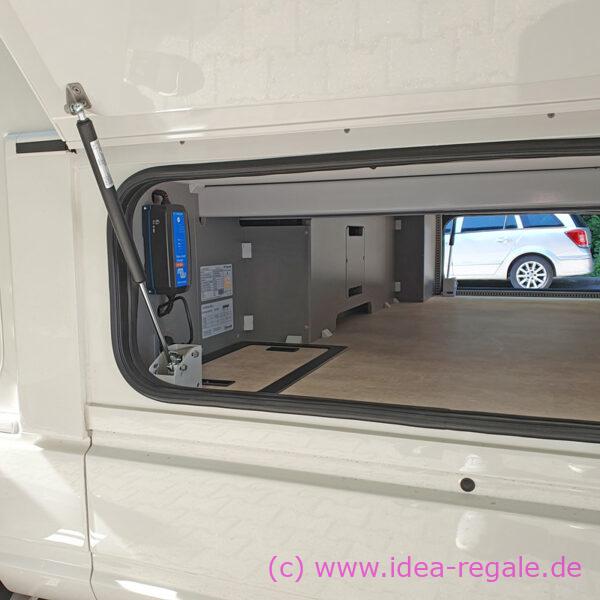

und bei den Concorde 860 mit Busklappe sieht es wieder anders aus, auch mit der Stellbreite. Aufgrund der beiden Metallblöcke ist der Bereich eingeengt..
-
-
-
-
-

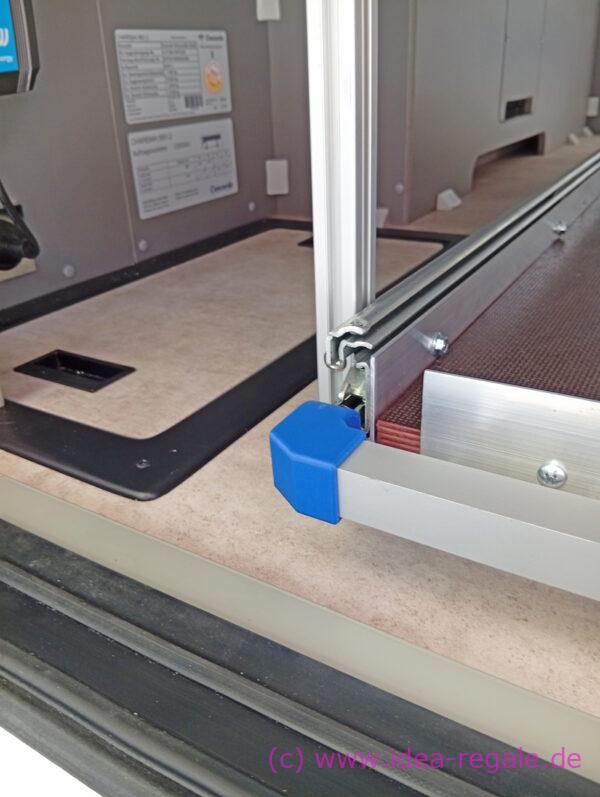

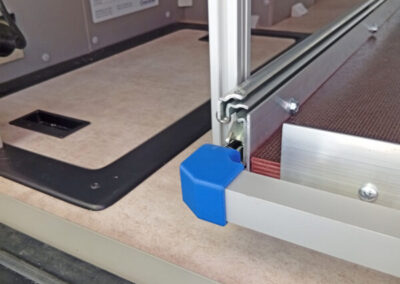

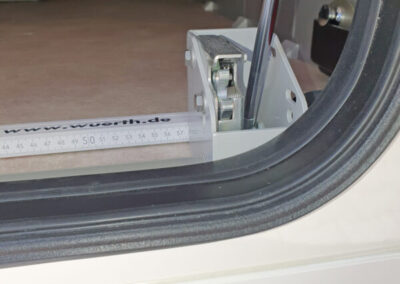

Dämpfer mit 9 cm hohen Metallblöcken
-

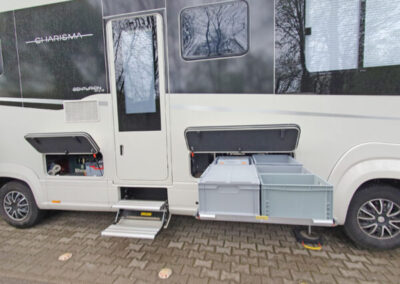

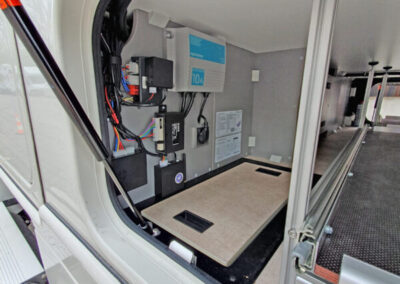

Bodenluke vorne
-

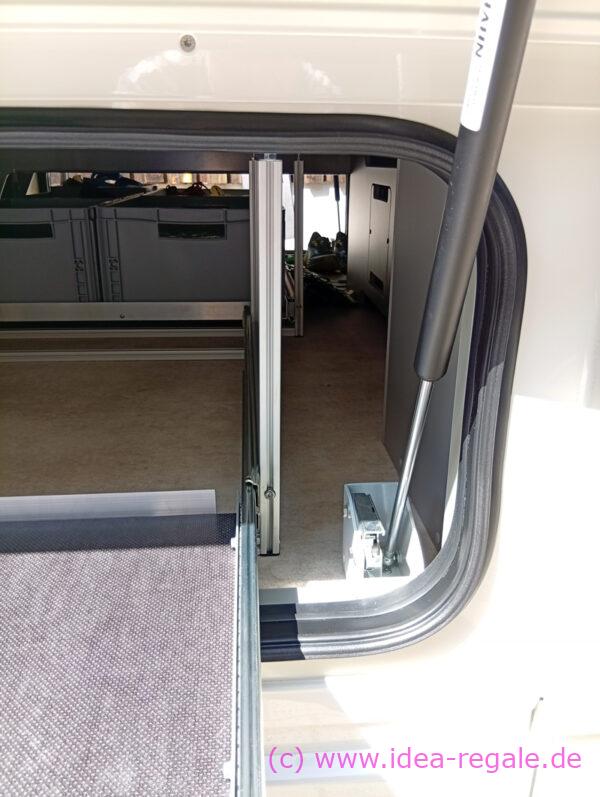

und hinter der Aufbautüre passen nur Boxen mit 40 cm Stellbreite, da hier die Dämpfer keinen Platz mehr lassen.
-

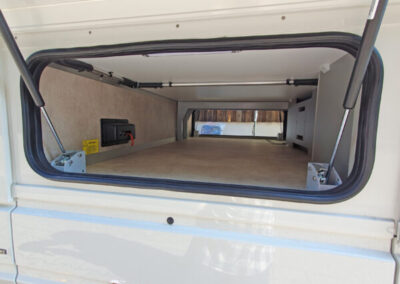

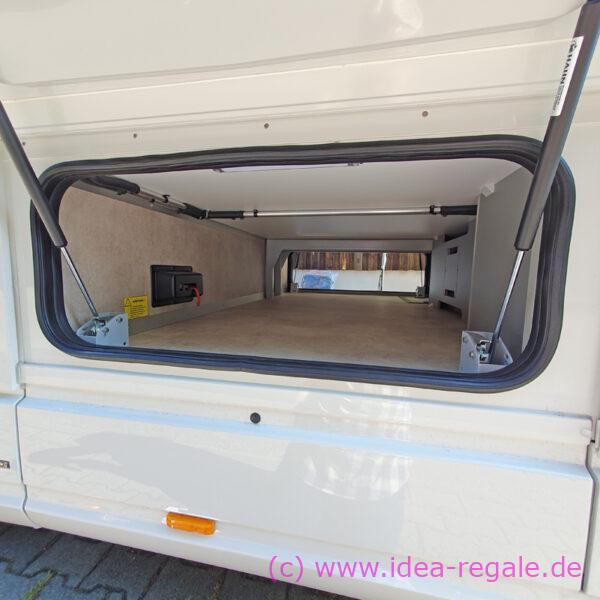

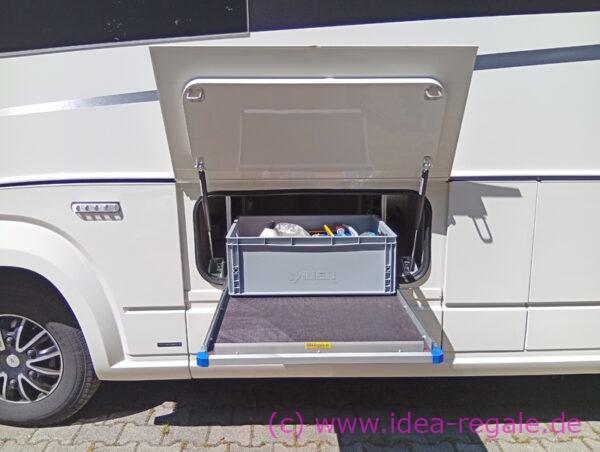

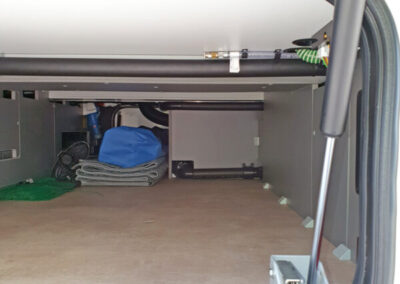

Beifahrerseite Hinten mit Busklappen
-
-

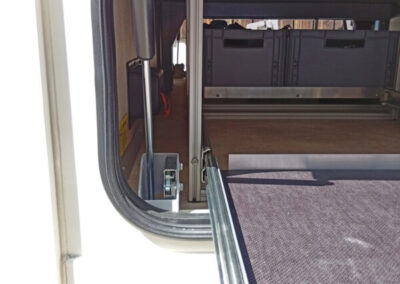

durch die Blöxke kein Platz mehr für einen breiten Auszug
-
-
-

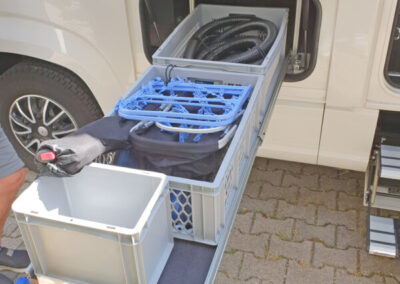

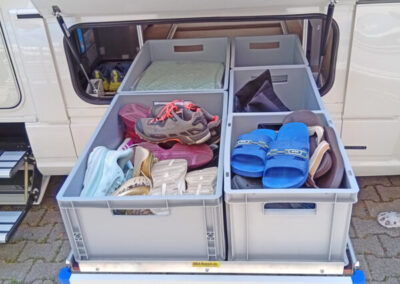

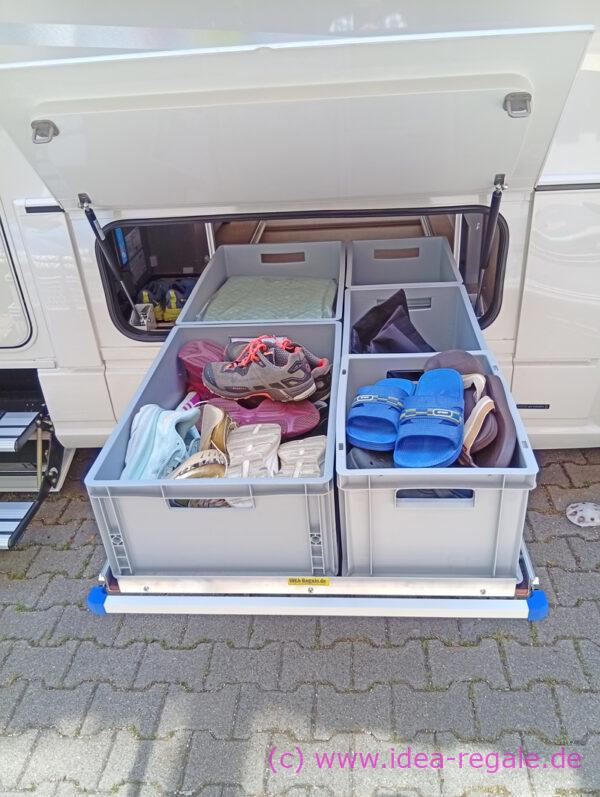

2 x 60 x 40 cm Boxen und eine Piccolo

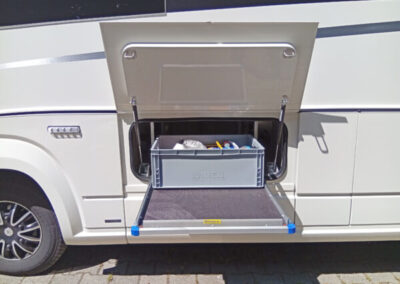

Beifahrerseite Vorne mit Busklappen
-
Dämpfer mit 9 cm hohen Metallblöcken
-
Bodenluke vorne
-
-
-
-
-
-

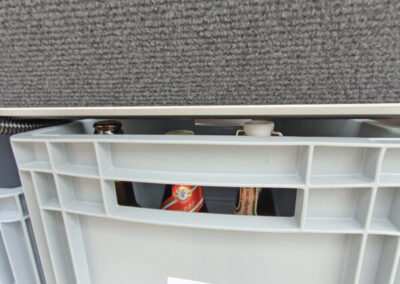

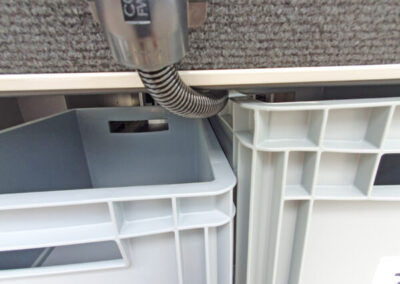

Boxenhöhe

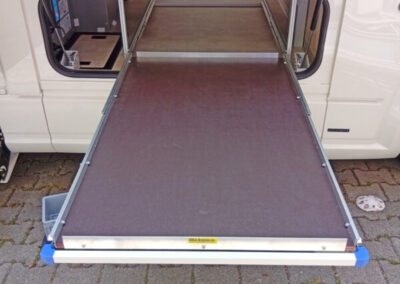

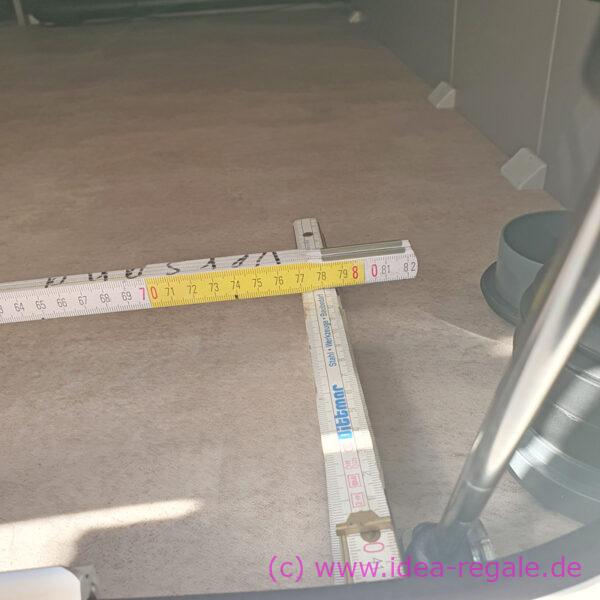

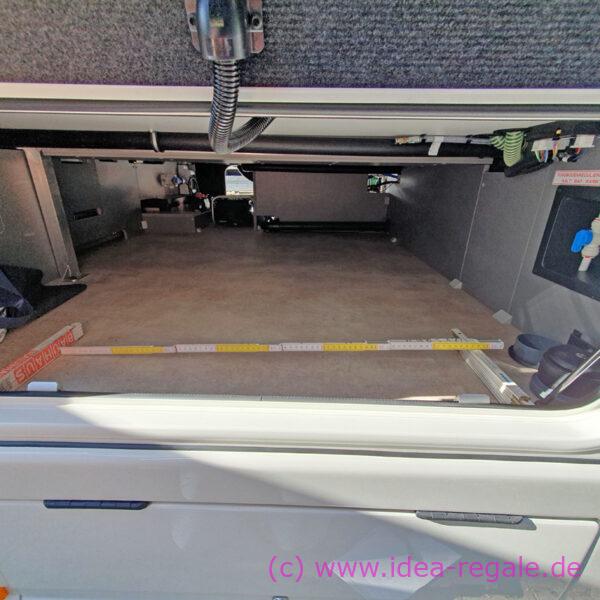

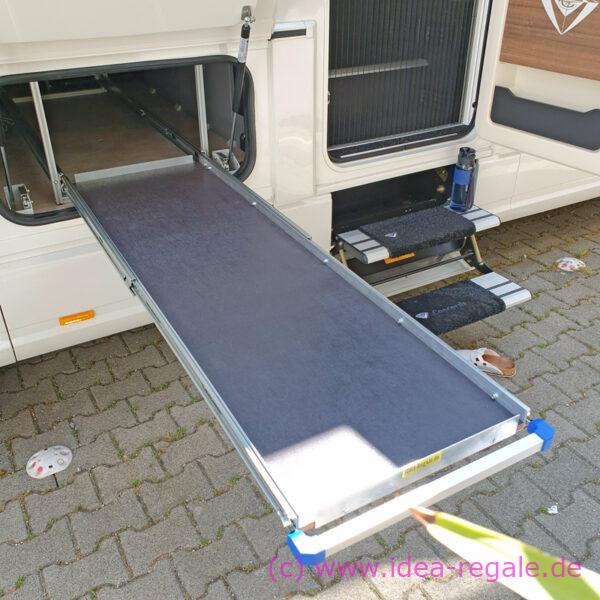

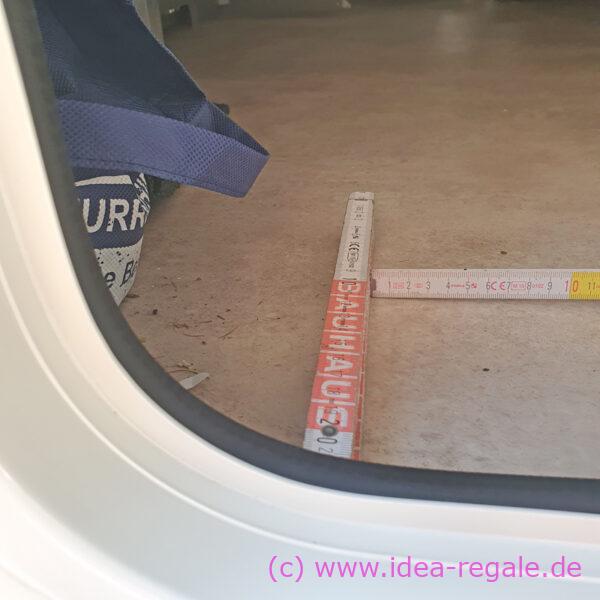

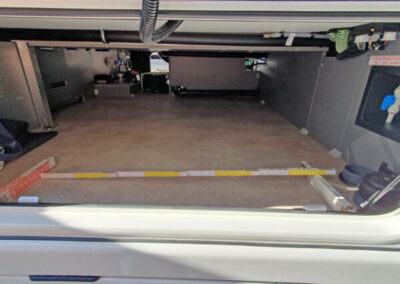

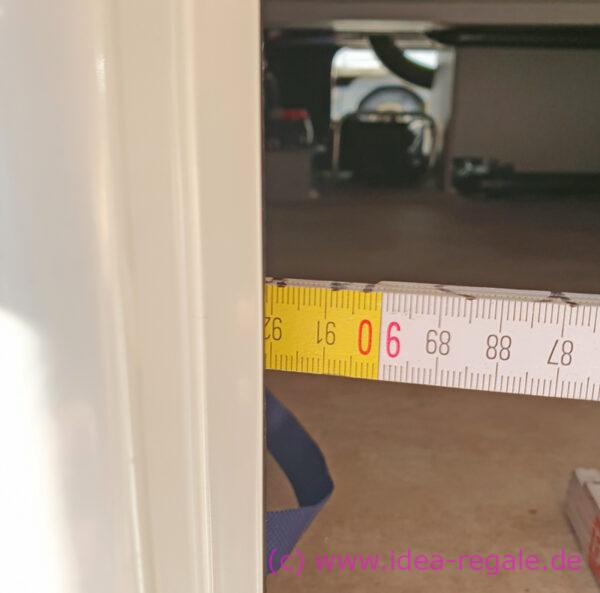

Ausmessen: legen Sie zwei Zollstöcke in die Flucht, wo man einen Auszug stellen kann. Beachten Sie dazu auch den Dämpfer. Hier sind es 80,5 cm an Platz vorhanden. Wie haben einen Unterflurauszug mit einer Stellbreite von 79,5 cm eingebaut mit der Einlage einer Siebdruckplatte 150 cm x 71 cm. Von der Klappe vorne muß man 11 cm Abstand halten, damit die Schloßfalle noch zu geht.

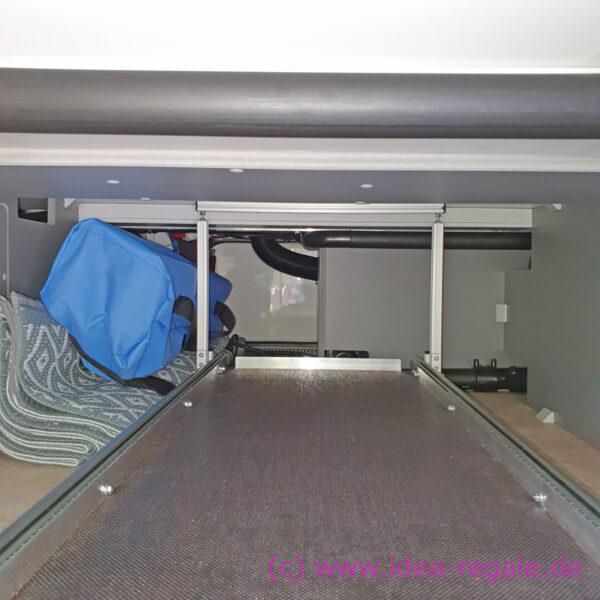

Da sich im hinteren Klappenfach sehr viele Hindernisse unter der Decke befinden, haben wir den Unterflurauszug mit vier aufgesetzten Stützen gefertigt. So hat man keine Problem die Stützen an geeigneter Position zu befestigen. Daher sind auch Fotos von der Decke für uns sehr wichtig.
Am besten zwei Zollstöcke oder Latten längs in den Bereich einlegen, wo man einen Unterflurauszug nutzen kann. Bitte dabei auch Hindernisse wie Dämpfer, Rundungen der Klappenöffnungen, Kabelschächte am Boden oder dahinterliegende Shotwände mit berücksichtigen. Die Klappe ist oft Breiter wie der nutzbare Raum dahinter.
Sie sehen, das es für uns sehr Wichtig ist, auch Fotos von der Decke und der Klappe mitzusenden.

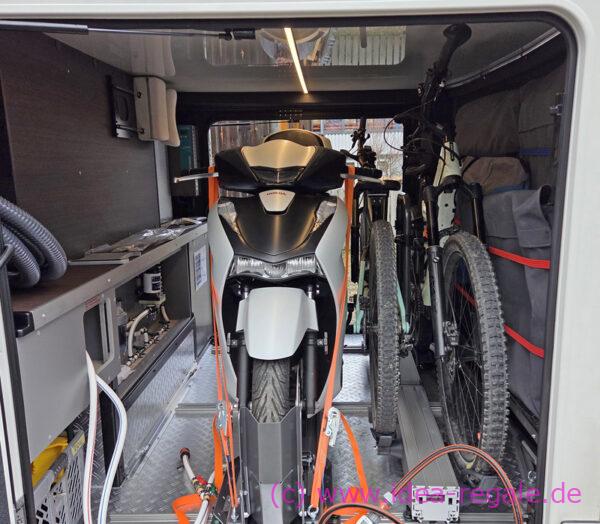

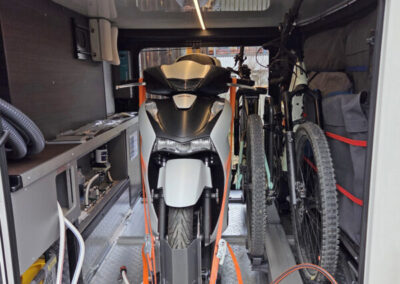

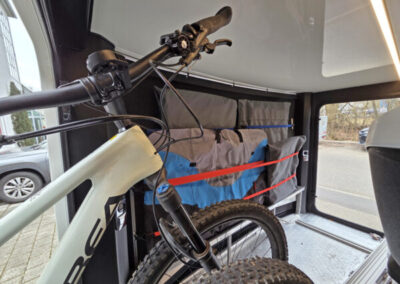

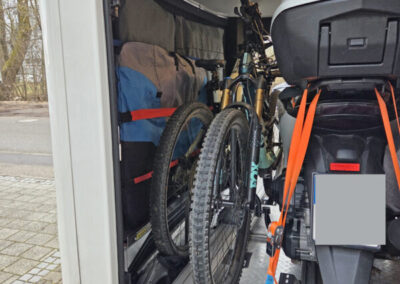

Der Kunde hatte ein verstellbares Teil in seiner Heckgarage um den Roller in die Ecke zu fahren. Die mobile Motorradbühne ist mit vier Rollen mit Bremsen ausgestattet und wird an der Zurrschiene mit Spannbändern fixiert. Diesen Tip wollten wir gerne an Sie weiter geben.

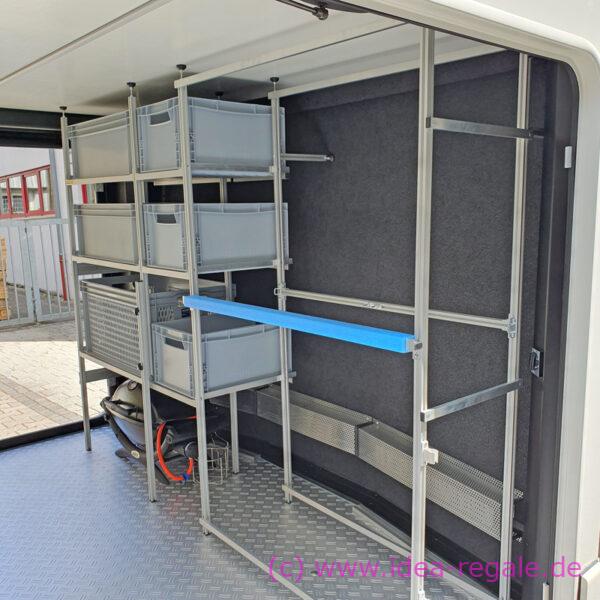

Concorde Charisma IV 910 Heckgaragenregal

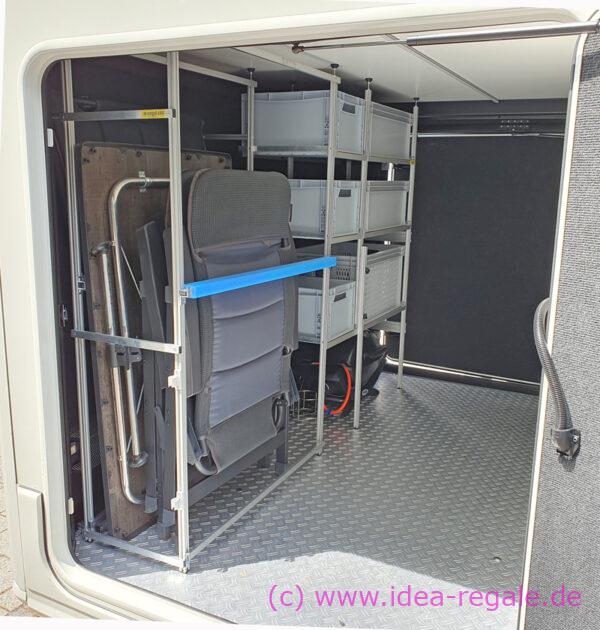

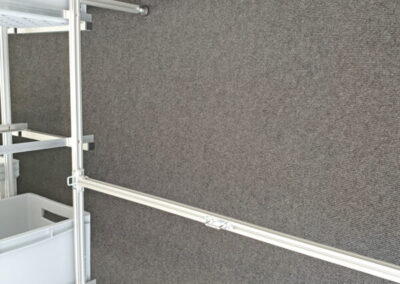

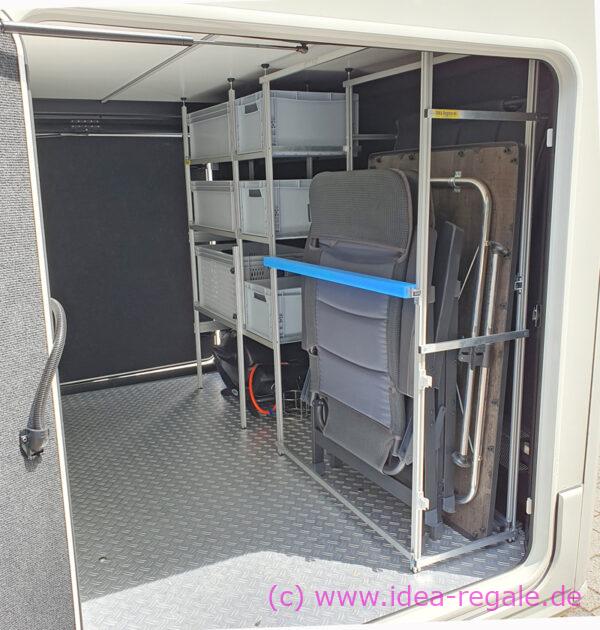

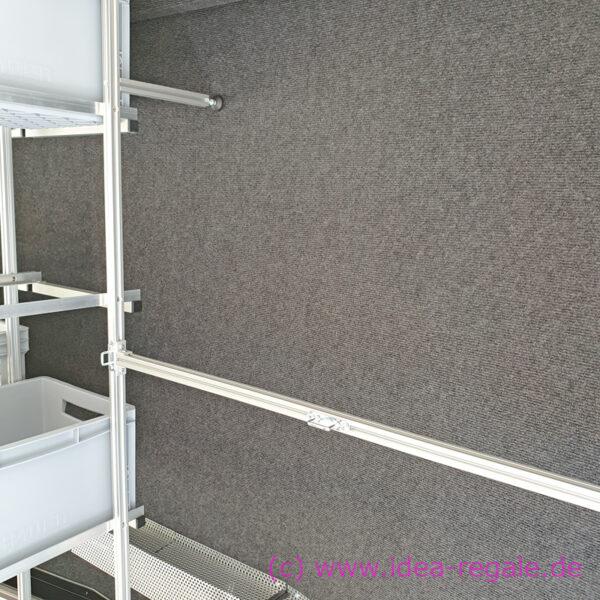

Das Gestell für die Boxen mit dem Camp-Anbau wurde zusätzlich an der Zurrschiene am Boden gesichert und hat zusätzliche Abstandshalter zur gerundeten Rückwand erhalten. So steht es fest und sicher.
In den Camp-Anbau passen Stühle und Tisch oder als Alternative kann es auch für die Golfbags genutzt werden. Diese werden zusätzlich mit Expanderbändern gesichert.

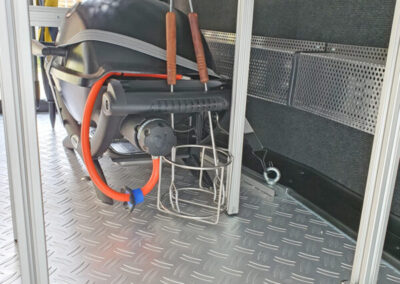

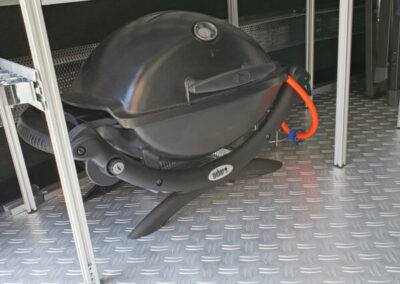

Auch der Weber-Grill wird mit Expanderbändern an der Zurrschiene am Boden fixiert.

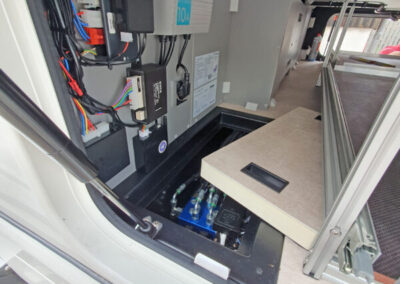

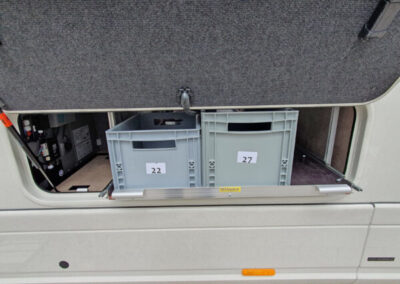

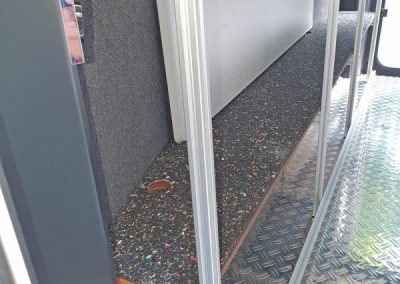

Concorde Centurion 860 LI Unterflurauszug
-
Concorde Centurion 860 LI Auszug
-
Concorde Centurion 860 LI Auszug
-
Concorde Centurion 860 LI Auszug
-
Concorde Centurion 860 LI Auszug
-
-
-
-

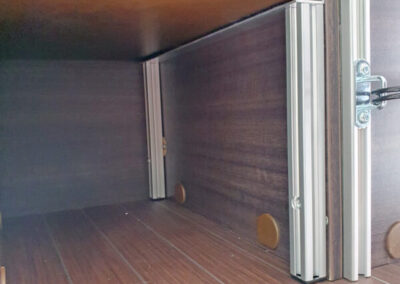

Concorde Charisma IV 910 Nische

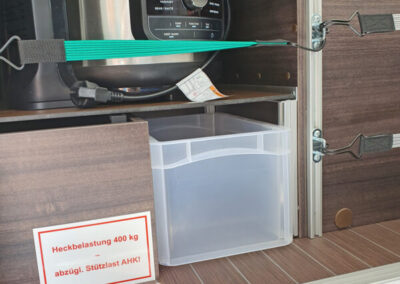

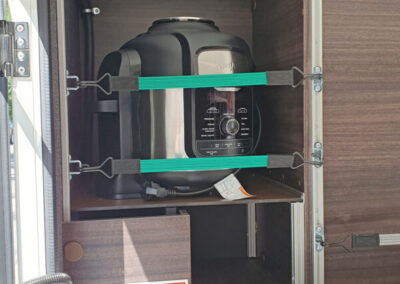

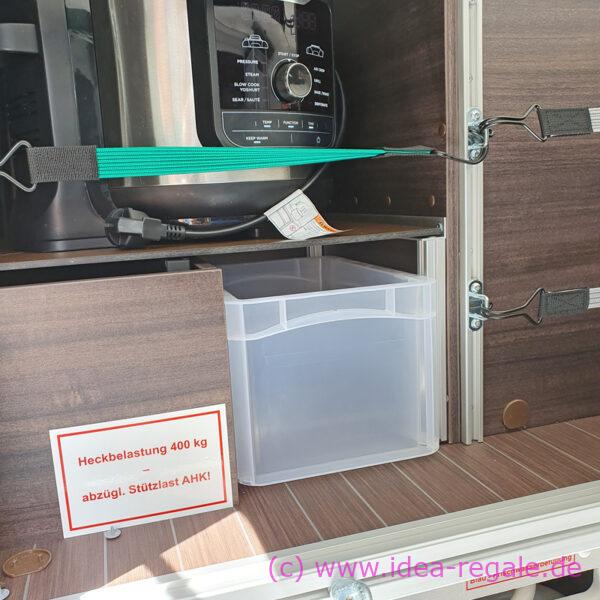

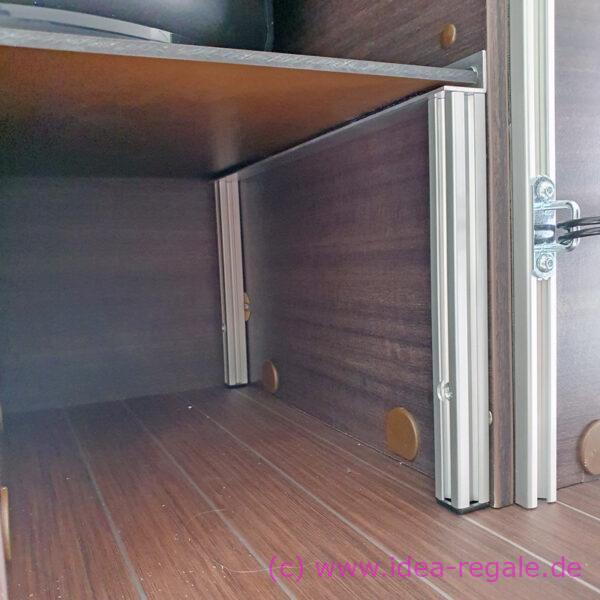

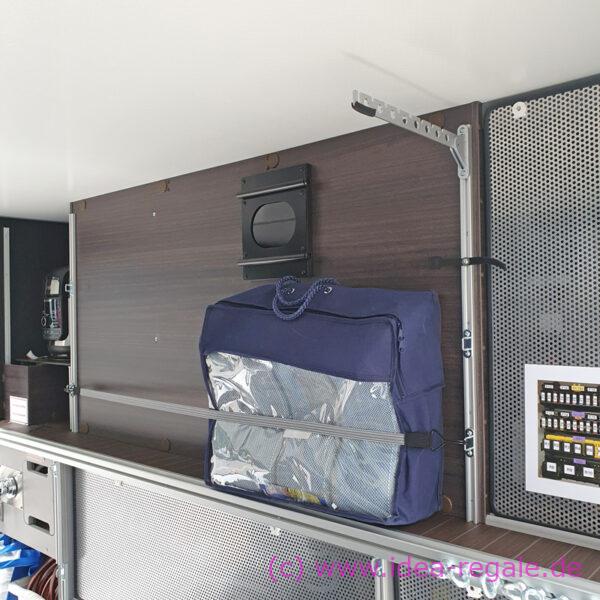

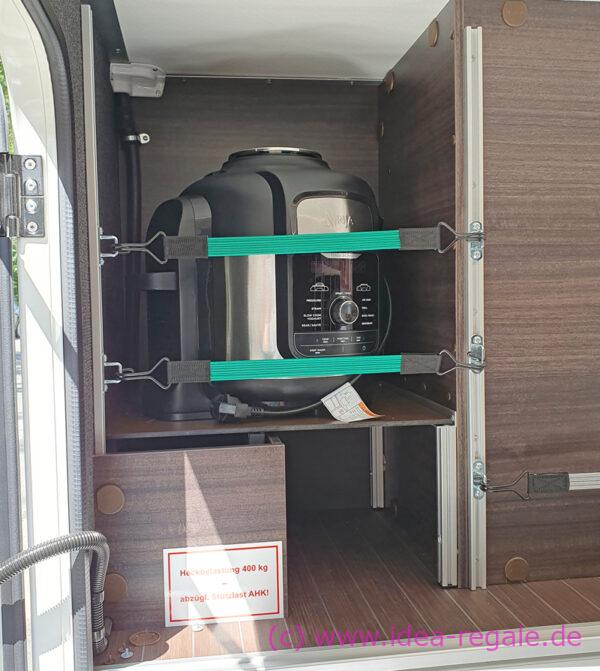

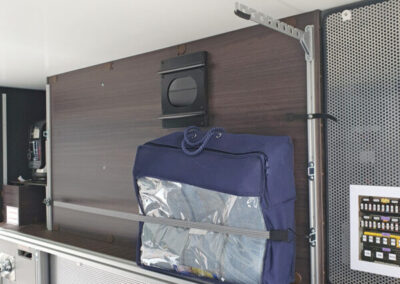

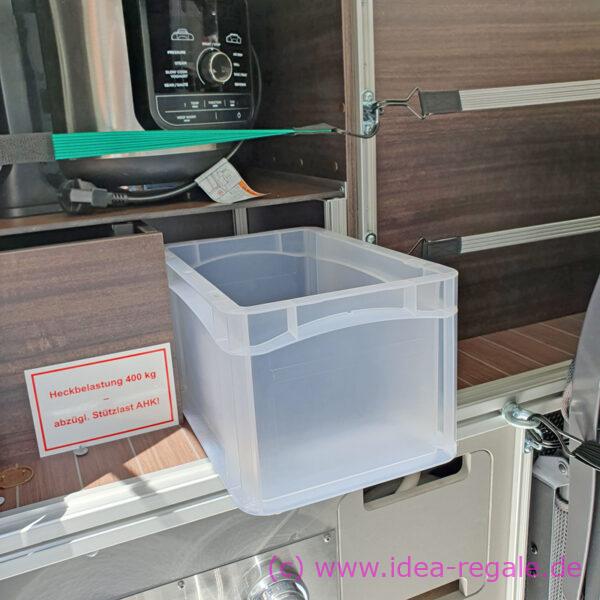

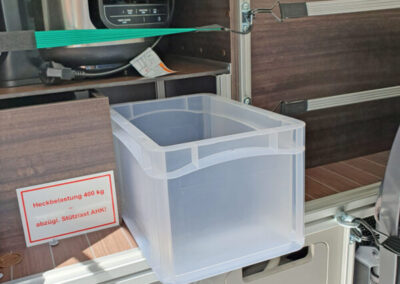

Gestell für einen Airfryer in der Nische mit unseren Wand-Profil-Schienen und Expanderbänder gesichert.

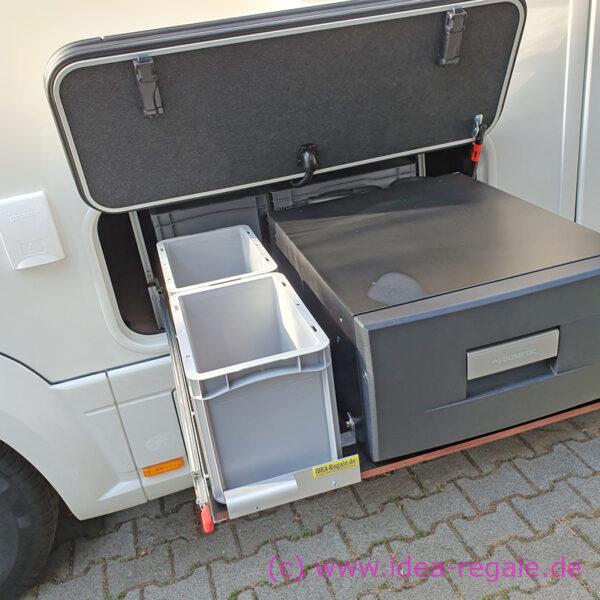

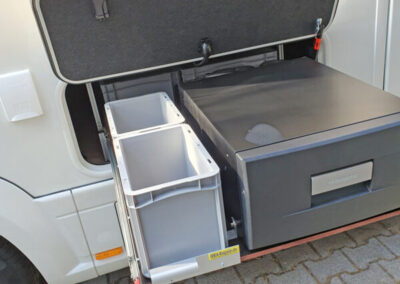

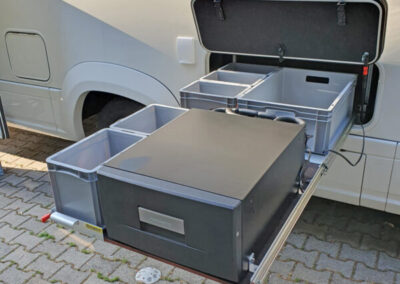

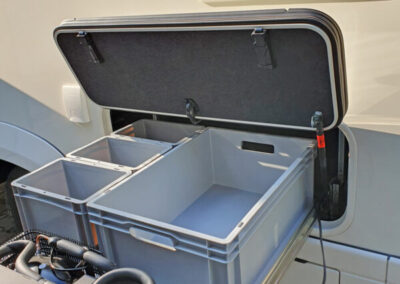

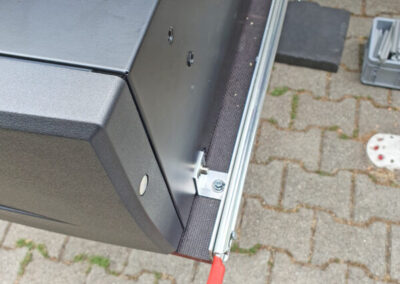

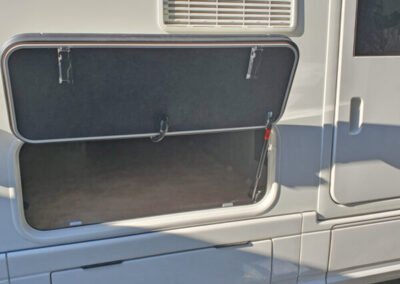

Concorde Charisma IV 910 Unterflurauszug für eine Kühlbox
Concorde Charisma IV 910 Heckgaragenregal
Beim Himmelfahrtstreffen 2022 in Aschbach bei Concorde durften wir in dem Charisma IV von Markus Freitag das erste Regalsystem und ein Gestell für Tisch und Stühle einbauen. Wir freuen uns auf weitere Kunden.
-

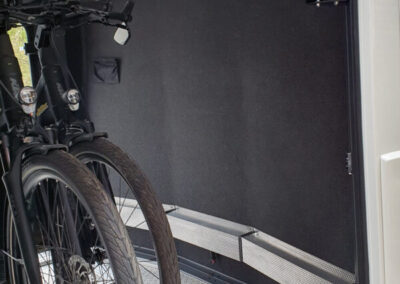

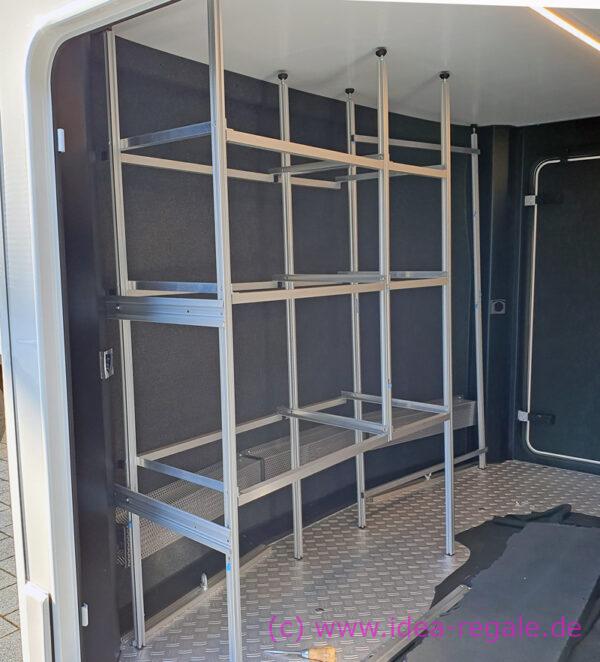

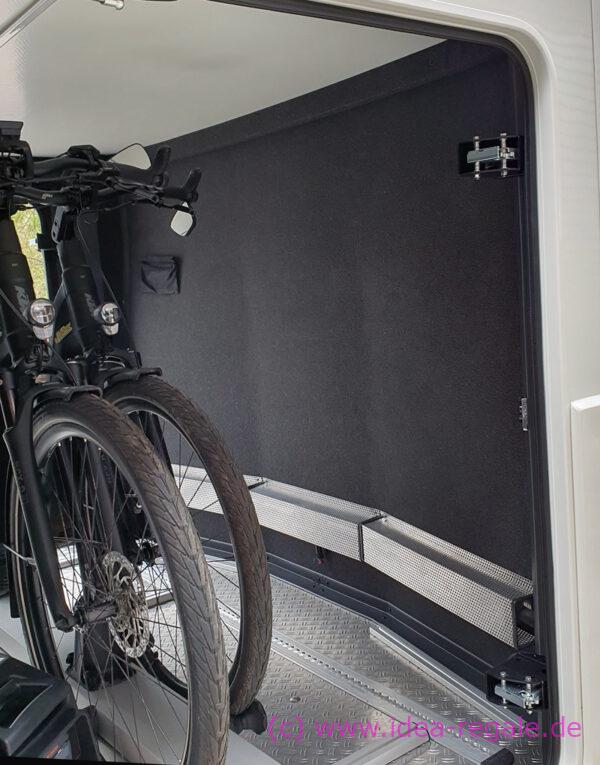

Die neue gerundete Rückwand im Charisma IV
-

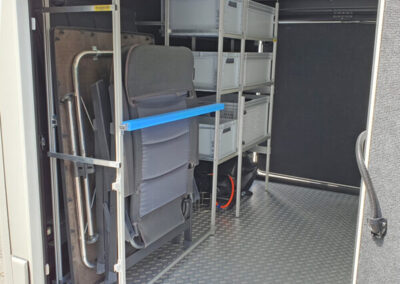

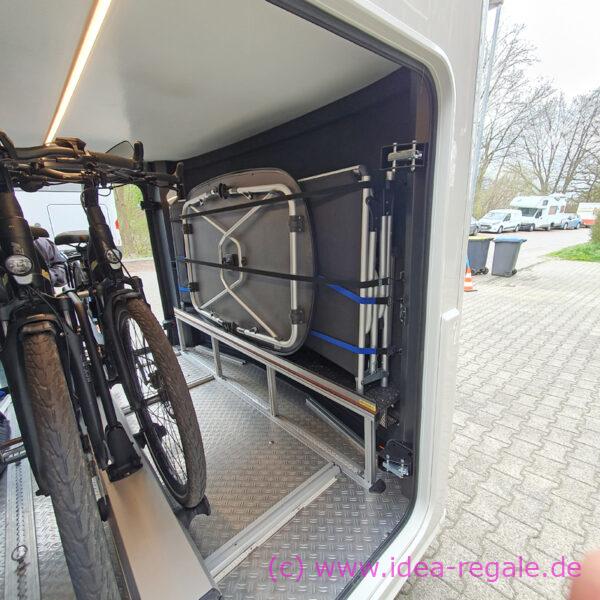

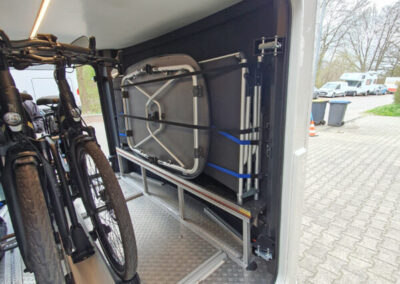

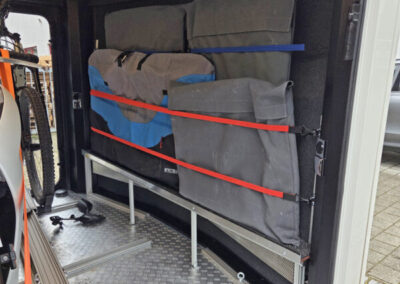

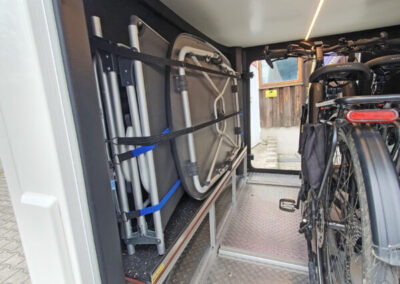

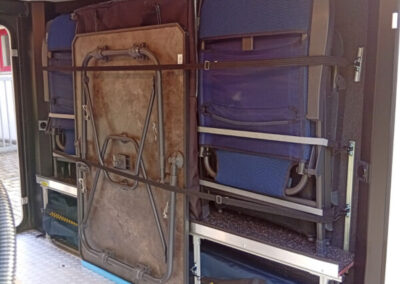

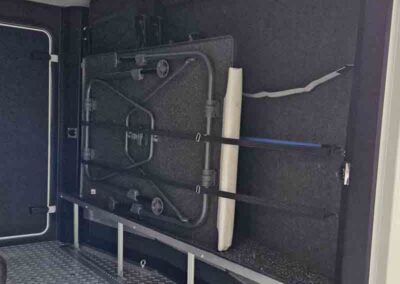

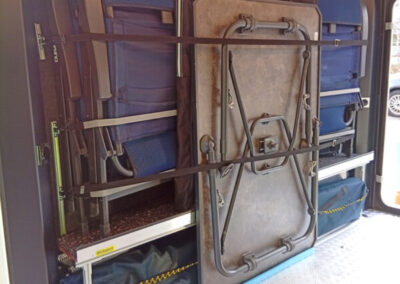

Hier wurde ein Gestell für Tisch und Stühle montiert
-

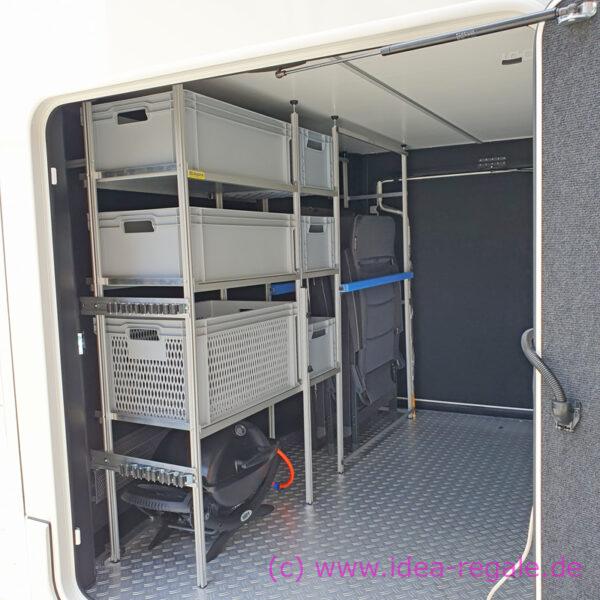

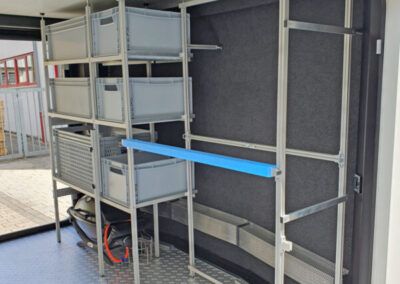

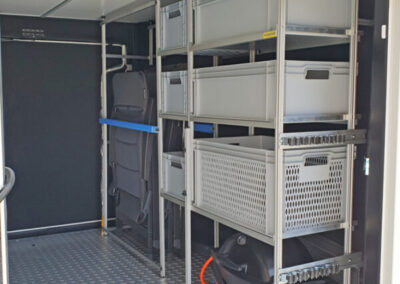

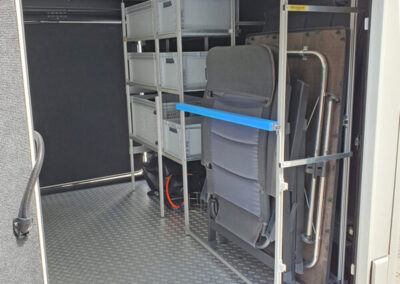

Boxenregal und VCT vor der neuen Rückwand
-
zusätzlich wurden Gerätehalter am Regal montiert
-
Die Boxenrahmen wurde über die Heizung positioniert
Inzwischen durften wir bei unseren Kunden viele unterschiedliche Systemlösungen entwickeln.
Systemregale und Lösungen vom ORIGINAL.
-
Tischauflagewinkel an der gewölbten Rückwand
-

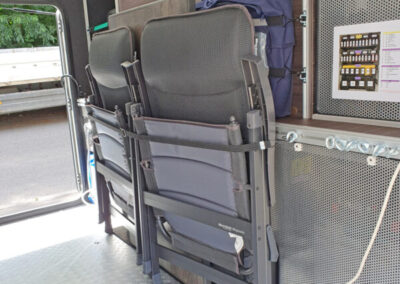

Die Stühle werden mit breiten Expanderbändern gesichert
-
oder mit unseren Arno-Spannriemen
-
So hat man mehr Platz für Stühle
-
Concorde IV Rückwand
-
Wand-Profil-Schienen
-
Concorde IV Rückwand Tischauflagewinkel
-
Wand-Profil-Schienen
-
Die Stühle konnten an der Rückwand nicht befestigt werden
-
Die Stühle konnten an der Rückwand nicht befestigt werden
-
Tischauflagewinkel an der gewölbten Rückwand
-
So hat man mehr Platz für Stühle
-
und auch der Tisch findet darauf Platz
-
Die Stühle werden mit breiten Expanderbändern gesichert
-
oder mit unseren Arno-Spannriemen
-
Zum Schutz der aufgestellten Teile mit Bodengummiplatte
-
Concorde Charisma IV 910 Rückwandgestell
-
Nischenregal 21 cm Tiefe
Concorde Charisma IV Rückwandregal
-
Tischauflagewinkel
-
Tischauflagewinkel
Concorde Charisma 910 LI IV Regalsystem und Auszug
In das Gestell auf der rechten Seite können entweder Golfbags befestigt werden oder Tisch und Stühle eingestellt.
-

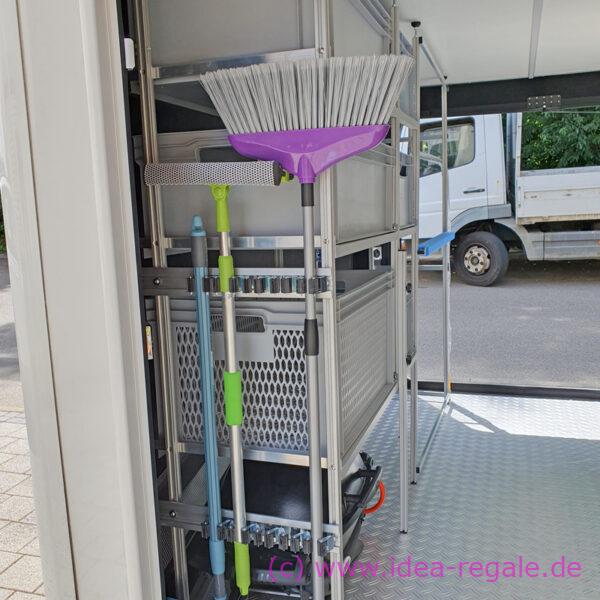

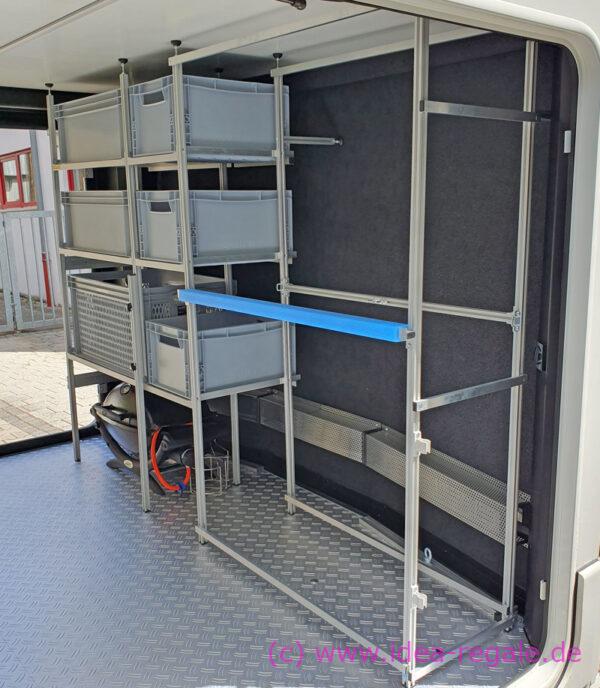

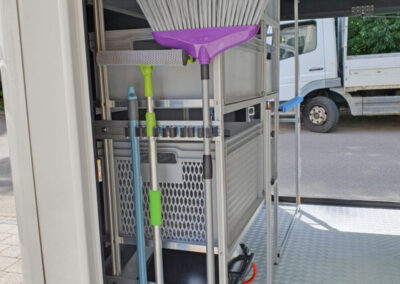

Concorde Charisma 910 LI IV Regal
-
Concorde Charisma 910 LI IV Regal
-
Concorde Charisma 910 LI IV Regal
-
Concorde Charisma 910 LI IV Regal
-
Wandprofilschiene
-
Wand-Profil-Schienen
-
Klappkleiderlüfter an Airlineschiene
-
Gestell für Ninja

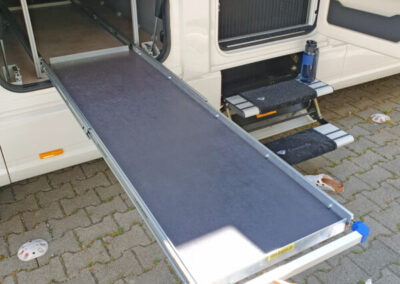

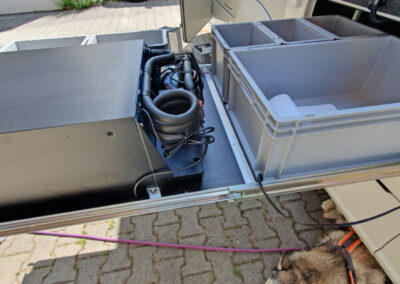

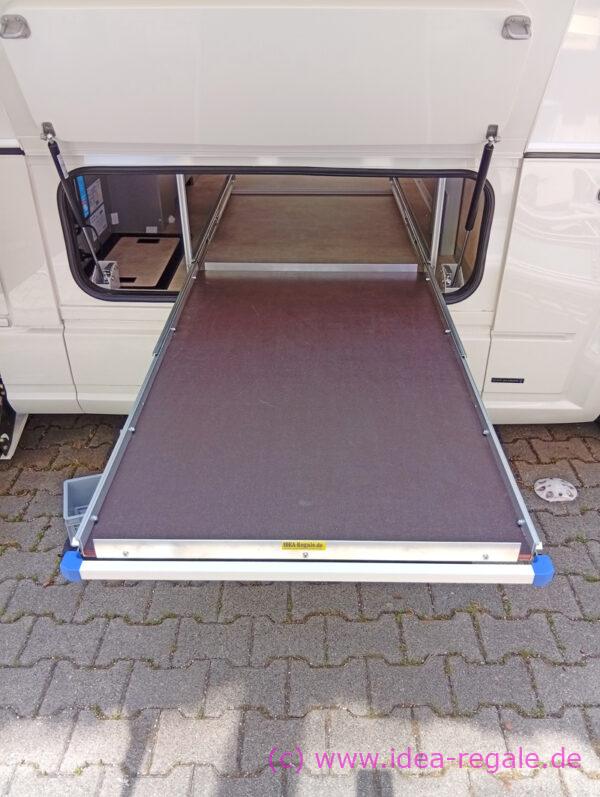

Hier wurde auf der Beifahrerseite hinten ein langer 150 cm Auszug mit 250 kg Traglast eingebaut. Auf die Siebdruckplatte wurde zusätzlich eine Kühlbox montiert.
-
Kühlschublade Concorde Charisma IV
-
Kühlschublade Concorde Charisma IV
-
Kühlschublade Concorde Charisma IV
-
Kühlschublade Concorde Charisma IV
-
-
-
-
Tischauflagewinkel
-
-
Concorde Charisma 860 IV Auszug 120 cm lang. 90 kg Traglast
-

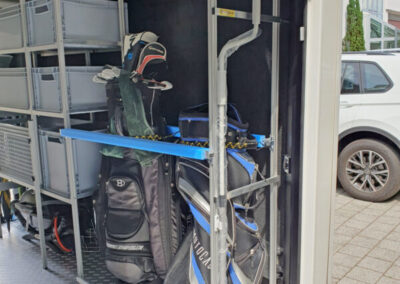

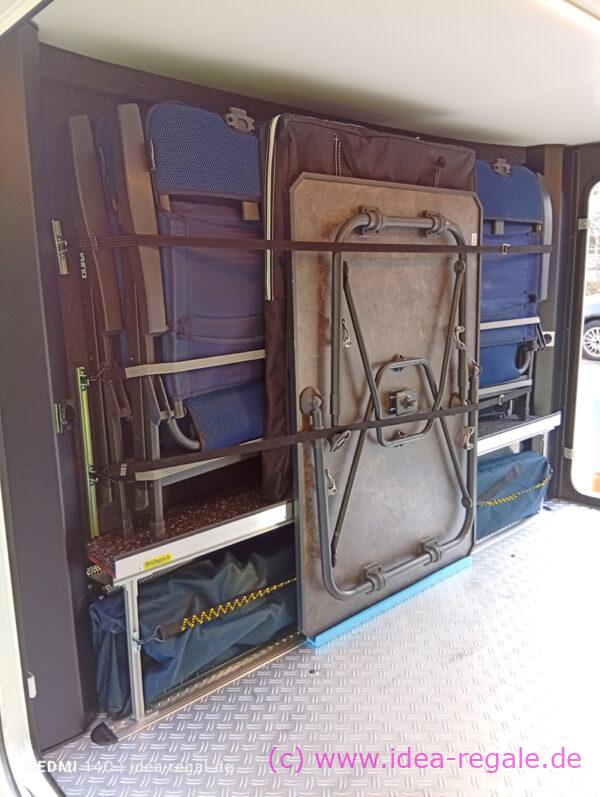

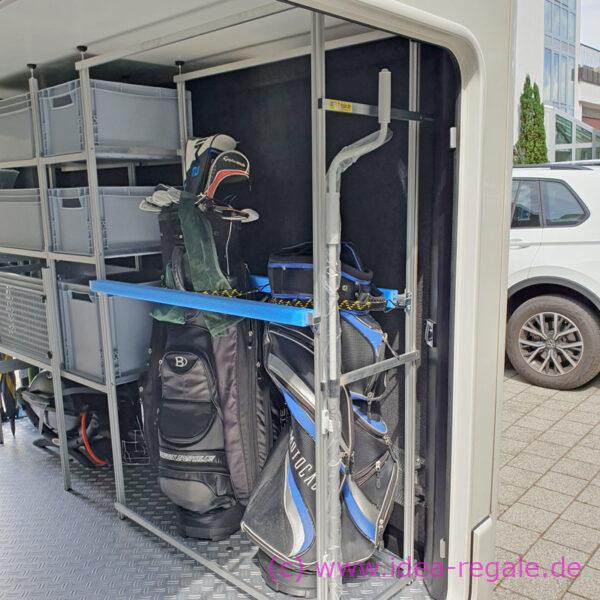

Concorde Charisma IV Boxenregal und Golfbaghalterung, ohne Golfbag passen dort auch Tisch und Stühle rein
-
Camp-Auszug für Tisch und Stühle - wird bei uns vor Ort nach Maß gefertigt
-
Camp-Auszug Concorde
-
Camp-Auszug Concorde
-
Camp-Auszug Concorde
-
Camp-Auszug Concorde
-
Tischauflagewinkel
-
Concorde Charisma IV Rückwandgestell Brettauflage EXpanderbänder
-
-
Wand-Profil-Schienen
-
Concorde Charisma IV Auszug
-
Concorde Charisma IV Auszug
-
Concorde Charisma IV Auszug

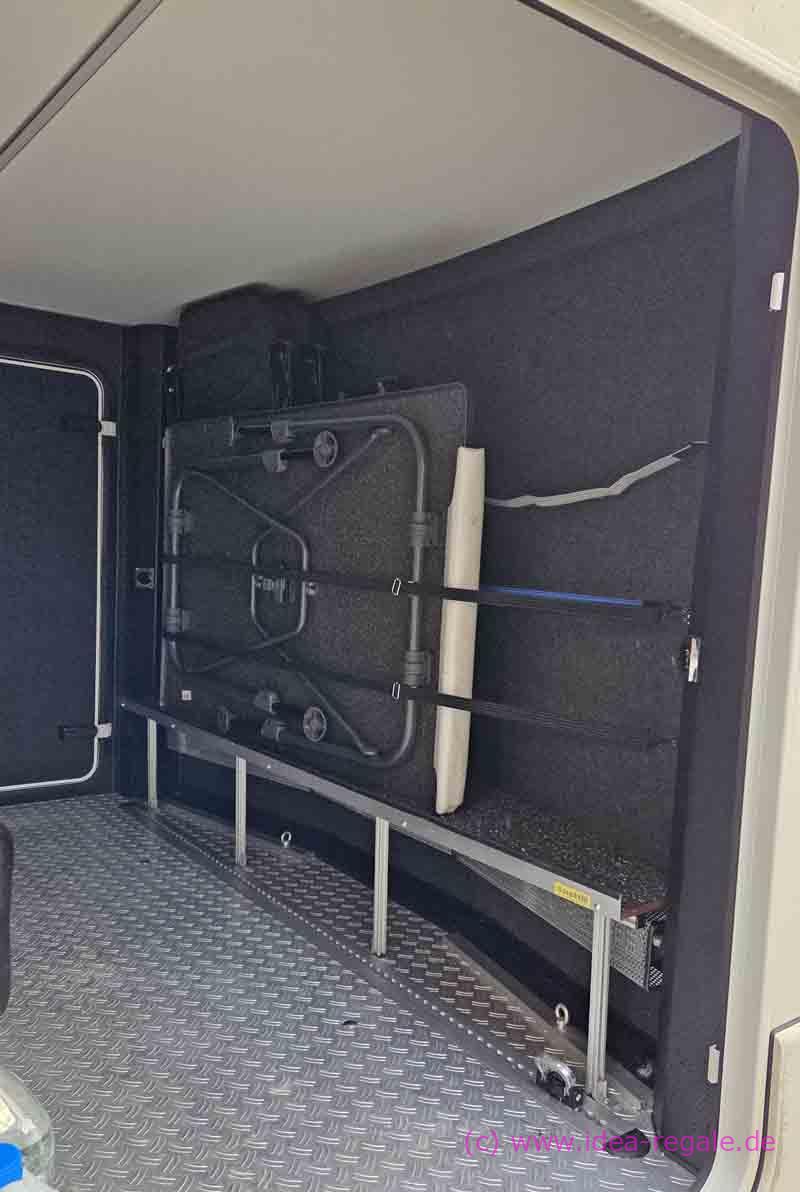

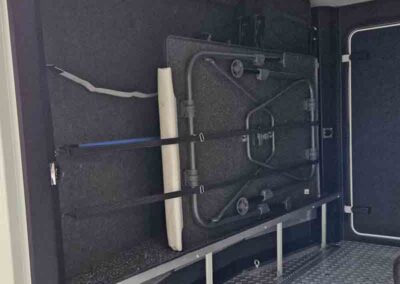

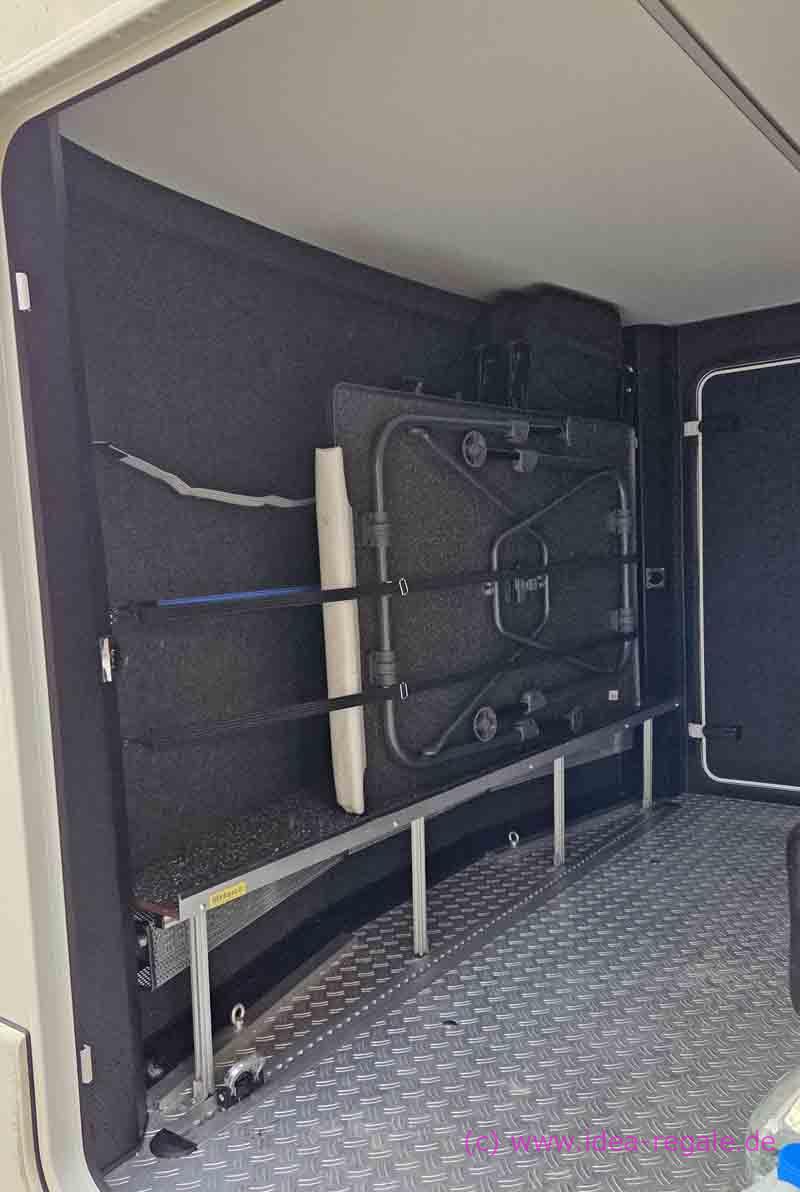

Die Lösung beim Charisma IV mit der runden Rückwand und dem Tisch und Stuhlgestell fertigen wir nur bei uns vor Ort. Wird nicht versendet, auch nicht an Händler. Muß immer nach Maß angepasst werden. Es gibt die Tiefe von 10 cm oder 16,5 cm.
Diese Lösung mit den langen Stützen fertigen wir so nicht mehr an, da es oft Probleme mit den Lenkern von Rollern oder Fahrrädern gegeben hat. Ausserdem mußten die eingestellten Teile, wenn nicht passgenau noch zusätzlich gesichert werden.
-
Concorde Charisma IV 860 - diese Lösung kann nur direkt bei uns vor Ort nach Maß angefertigt werden
-
Concorde Charisma IV gerundete Rückwand
-
Abnehmbare Quertraversen mit Schutzpolster
-
Der Tisch wird hinten zusätzlich mit Riemenkrampen und langen verstellbaren Expander gesichert
-
Auf die Siebdruckplatte, welche wir nach Maß anfertigen wird ein Schutz mit Bautenschutzmatten aufgelegt
-
Damit die Luft der Heizung zirkulieren kann gibt es Aussparungen im Holz
-
Concorde Charisma IV 860 - diese Lösung kann nur direkt bei uns vor Ort nach Maß angefertigt werden
-
Klappkleiderlüfter am Regal
-
Concorde Charisma IV 860 - diese Lösung kann nur direkt bei uns vor Ort nach Maß angefertigt werden
-
um die Gleitsteine zur Befestigung der Stützen einschieben zu können, wurde diese auf einer Seite auf geflext. Die schwarzen Endkappen an der Zurrschienen sind leider verklebt.
-
Concorde Charisma IV Auszug
-
Concorde Charisma IV Auszug - 71er Siebdruckplatte - bei alter Klappe ohne Dämpfer
-
Concorde Charisma IV Auszug
-
Concorde Charisma IV Auszug - 71er Siebdruckplatte - bei alter Klappe ohne Dämpfer
-
Concorde Charisma IV Auszug
-
Concorde Charisma IV Auszug - 71er Siebdruckplatte - bei alter Klappe ohne Dämpfer
-
Concorde Charisma IV Auszug
-
stabile Seitenführung der Auszugsstützen verhindert ein umkippen der Stützen
-
Wir haben einen Schreiner an der Hand, der für uns auch die passenden Löcher für Ihre Cerankochfelder einfräst - 81er Platte - geht nur bei den alten Klappen ohne Dämpfer
Die neue runde Rückwand vom Concorde Charisma IV (4) stellt und Regalbauer vor eine neue Aufgabe. Aber mit 18 Jahren Erfahrung dürfte auch das kein Problem für uns sein.
Wir freuen uns schon auf die ersten Kunden. (2021)
Auf die Ideen-Diebe, Nachahmer, Produktkopierer und sonstige Chinesen sind wir schon gespannt.
-
Concorde Charisma IV 4 mit neuer gewölbter Rückwand
-
Concorde Charisma IV 4
-
Concorde Charisma IV 4
-
Boxenregal Concorde Charisma IV 4
Unterflurauszüge – Achtung neue Stauraumklappen
-
neue Stauraumklappe
-
Concorde Centurion Daily 860 LI Überauszug
