Concorde Centurion neue Stauklappe mit Gasdruckfeder
Concorde Centurion 860 LI Unterflurauszug
Stellbreite 69,5 cm und Einbautiefe 125 cm mit Einhandbedienung. Es passen drei Boxen 60 x 40 cm quer auf die Siebdruckplatte. Auf der Kunststoffbox liegt einen Birkenholtplatte mit Saftrille und Leinölfirnis. So kann man auch einen Grill oder Elektroplatte aufstellen.
-
Concorde Centurion 860 LI Auszug
-
Concorde Centurion 860 LI Auszug
-
Concorde Centurion 860 LI Auszug
-
Concorde Centurion 860 LI Auszug
-
-
-
-
-
-
-
Hier durften wir einen 120 cm langen und einen 80 cm Unterflurauszug eingebaut. Versehen mit Siebdruckplatte und Einhandbedienung eine praktische Sache.
Durch die neue Klappenöffnung und die Metallaufnahme am Boden und den Sechskantschrauben ist hier der Bereich für den Einbau von einem Unterflurauszug begrenzt.
-
Bei den neuen Klappenscharnieren erst ab der Schraube
-
Hier wurde der Auszug mit den Stützen hinter die Scharniere gesetzt, so das die Teleskopschienen noch heraus kommen
-
Die Stützen stehen hinter der Klappe
Je nach Modell und Abstand der Scharniere kann man keine Boxen 60×40 cm Quer sondern nur noch Längs verwenden oder auf andere Boxengrößen wie hier beim Kunden mit Gieß Boxen ausweichen.
-
-
Hier wurde ein Auszug mit einer 51er Bretteinlage eingebaut. Der Platz zwischen den Scharnieren war nicht weit genug auseinander
-
-
-
https://www.hygi.de/gies-ecoline-maxi-box-45-liter-farbe-blau-pd-101073 oder im Toom-Baumarkt
-
Bei einer Bestellung benötigen wir daher immer mehr und genaue Daten und Detailfotos.
- Lichte Höhe im Staukasten Boden bis Decke ohne Metallstreben
2 . Lichte Höhe und Breite der Klappenöffnung
3. Die Breite von der Sechskantschraube bis zur Sechskantschraube gemessen, nicht von Metall zu Metall.
4. ist an der Decke noch etwas eingebaut.
5. Gibt es am Boden noch Hindernisse
6. Was Ihnen noch so auffällt.-
neue Stauraumklappe
-
-
-
-
-

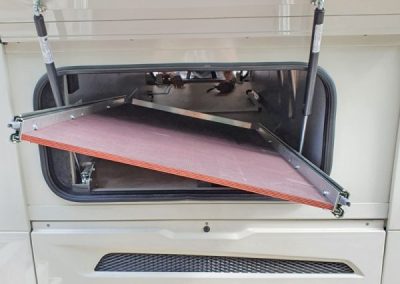

Concorde Centurion 1100 GSI Auszug
-
Concorde Centurion 1100 GSI Auszug
-
Concorde Centurion 1100 GSI Auszug
-
-
Concorde Centurion Daily 910 MI Kundenfoto
-
Concorde Centurion Daily 910 MI Kundenfoto
-
Concorde Centurion Daily 910 MI Kundenfoto
-
Centurion Style
-
Centurion Style
-
Concorde Centurion Daily 860 LI Überauszug
-
Concorde Centurion Daily 860 LI Überauszug
