Carthago Auszüge

Die original Carthago Durchladesysteme 90 cm werden normalerweise von beiden Seiten in der Produktion bei Carthago eingebaut.
Dazu mußten diese bei einer Bestellung von einem Neufahrzeug gleich mitbestellt werden. Stand 2017-2019

Diese stehen über die Durchladekante und so kann man den vorderen Stauraum nicht für höhere Dinge nutzten.

  • Carthago Auszug Original

  • Carthago Original Auszug - steht nach vorne über und man dadurch weniger hohen Stauraum davor.

  • Carthago Original Auszug - steht nach vorne über und man dadurch weniger hohen Stauraum davor.

  • Carthago Original Auszug

  • Carthago Original Auszug

  • Carthago Original Auszug

  • Carthago Auszug Original - durch die Breite von 50 cm passt dieser Auszug nicht in jeden Carthago

  • Carthago Auszug Original mit 90 cm Länge hinten mit 12 cm hohe Boxen

  • Carthago Original Auszug 90 cm

  • Carthago Original Auszug 90 cm

  • Carthago Original Auszug 90 cm

Unsere Unterflurauszüge für die Durchlade werden nur von einer Seite eingebaut und haben dafür die Tiefe von 120 cm. Dadurch verbleibt vor dem Absatz genügend Freiraum für höhere Gegenstände. Wir benötigen nur 41,5 cm oder 51,5 cm in der Breite und können so auch schmale Unterflur Stauräume in Carthagos mit Auszügen ausstatten.

Bei den extra breiten Auszügen müssen wir den Auszug zum Teil auf die weiße Aufkantung setzten. Dazu muß dann die andere Seite vom Auszug unterfüttert werden. Melden Sie sich bitte bei uns, dann können wir Ihnen ein Maßblatt zum ausfüllen zuschicken. Zum Teil gibt es hier 3-4 unterschiedlich hohe Stützen und Unterfütterungen.  Je nach Fahrzeugvariante, Modell und Unterbau gibt es auch Jahreszeitlich zwischen den Baureihen Unterschiede. 3-4 Fotos und die Maße.

Daher sind die genauen Maße wichtig. Bitte keine Fotos mit Maßband gemessen fotografiert. Beim Vergrößern der Fotos sehe ich nur noch Pixel und kann keine Maße lesen.

Es kommt auch darauf an, ob der Auszug zur Fahrerseite oder zur Beifahrerseite ausgezogen werden soll.

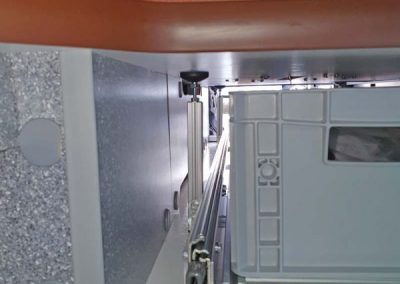

Auf der Beifahrerseite hat man wegen einem unter der Decke quer verlaufenen Metallträger nur Platz für 12 cm hohe Boxen, auf der Fahrerseite 17 cm.

Beim Auszug für Große Boxen benötigen wir 51,5 cm Stellbreite und bei den kleinen Boxen 41,5 cm.

Einen Küchen – oder Grillauszug empfehlen wir hier nicht, da der Auszug zu tief sitzt und außerdem die Gerüche durch die offenen Lüftungsschlitze ins Wohnmobil ziehen.

Modell 4.9 oder 4,2

  • Carthago Chic C-Line I 4,9 LE 2020 auf FIAT Durchlade Auszug

  • Carthago Chic C-Line I 4,9 LE 2020 auf FIAT Durchlade Auszug 120 cm Tiefe

  • es passen nur Boxen 40x30 cm Längs eingestellt und 12 cm Höhe

  • Carthago Chic C-Line I 4,9 LE 2020 auf FIAT Durchlade Auszug

  • Messen mit Zollstock oder Digital

  • in der Höhe gibt es Unterschiede von 19-21,5 cm - daher bitte auch die Höhe messen. Geht auch mit zwei Zollstöcken

  • Der Auszug passt nur bis Metallfuss

  • es passen nur Boxen 40x30 cm Längs eingestellt und 12 cm Höhe oder Fahrerseite auch 17 cm

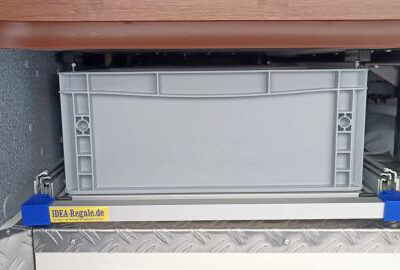

  • auf Mercedes fehlt vorne die schwarze Abdeckung - daher sind Typ und Fahrgestell so wichtig und auch Fotots

  • Messen mit zwei Zollstöcken

  • hier kann ich auf dem Zollstock nichts mehr lesen !!!

  • Carthago 4,9 Auszug 2016 - hier passt Aufgrund der Höhe von nur 13,5 cm kein Unterflurauszug rein.

  • Carthago 4,9 Auszug 2016 - hier passt Aufgrund der Höhe von nur 13,5 cm kein Unterflurauszug rein.

  • Carthago chic c-line 4.2 auf Fiat

  • Carthago chic c-line 4.2 auf Fiat

Carthago chic c line 5.0 QB Auszug

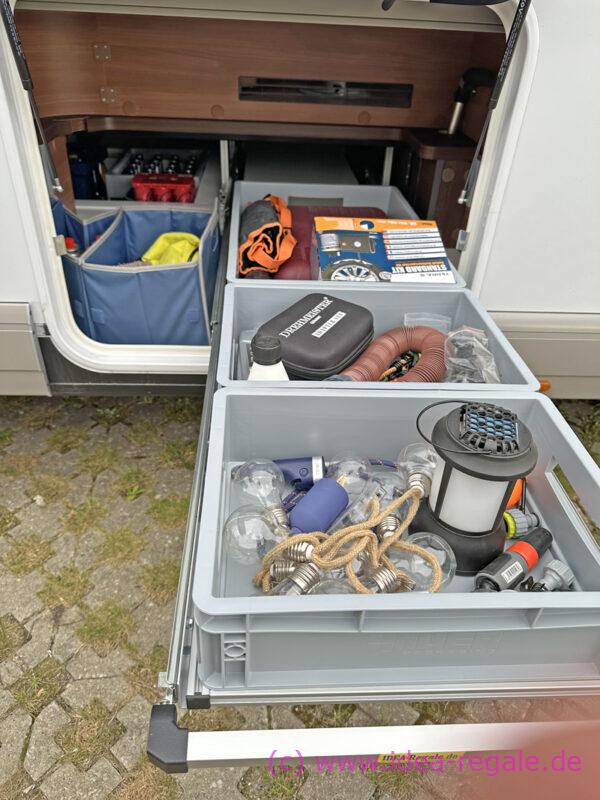

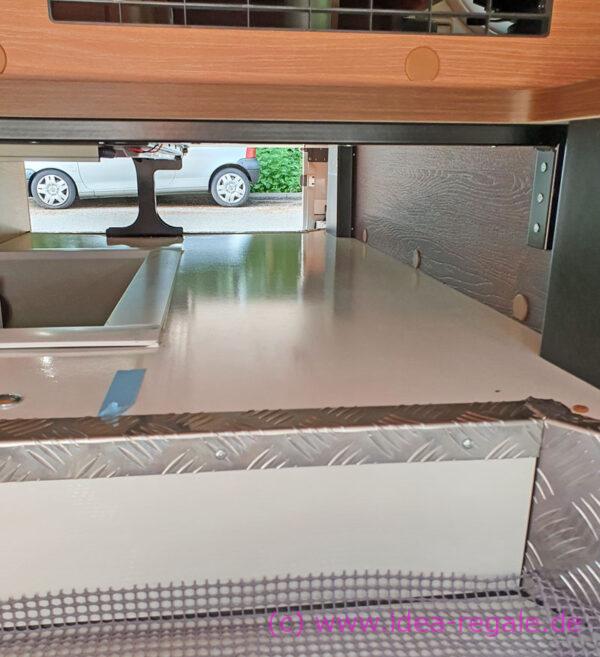

  • Carthago Chic C Line 5,9 XL 120 cm Auszug

  • Carthago Chic C Line 5,9 XL 120 cm Auszug

  • Carthago Chic C Line 5,9 XL 120 cm Auszug

  • Carthago Chic C Line 5,9 XL 120 cm Auszug

  • Carthago Chic C Line 5,9 XL 120 cm Auszug

  • auf dieser Seite wegen dem quer verlaufenden Metallträger nur 12 cm hohe Boxen



Anders als wie bei z.B. Mobilade UNO passen 17 cm hohe Boxen und Lastwert von 90 kg.

  • Carthago chic-c-line 6.2 Auszug für die nachträgliche Montage mit 49 cm Stellbreite

  • Durchladeauszug 120 cm in einem Carthago chic c line 5.0

  • Carthago Liner for Two 53 Unterflurauszug für den nachträglichen Einbau. Hier mit 69 cm Stellbreite

  • Die Box ist 40 cm x 120 cm und 14,5 cm in der Höhe

  • Unterflurauszug 2x 30x40 cm Boxen Längs nebeneinander Carthago Liner for Two 53

  • Boxen vor der Durchlade

  • Die Box ist 40 cm x 120 cm und 14,5 cm in der Höhe

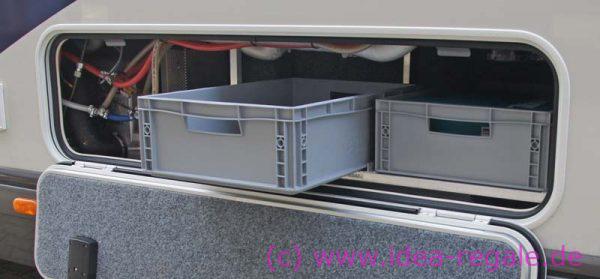

  • Kunststoffboxen in der Busklappe von einem Carthago

Auf vielfachen Wunsche hier ein Hersteller für Auflagedeckel aus Holz

Kochbox Holzauflagedeckel 60x40cm

Carthago Chic S Plus Durchlade – Hier passt ein Auszug mit 49 cm Stellbreite. Auszugstiefe 120 cm für zwei 60 x 40 cm. Boxen mit 17 cm Höhe nur bei Innenhöhe von 21,5 cm.

Zum Teil nur noch 19,5 cm hoch, dann passen nur 12 cm oder 14,5 cm hohe Boxen.

Tragkraft 90 kg und der Auszug wird nur im Boden verklemmt und nicht wie üblich verklebt und verschraubt.

  • Carthago Chic S Plus Durchlade Auszug 17 cm hohe Boxen sehr knapp und scheuern zum Teil an Kopfschrauben, die unter der Decke montiert sind.

  • Carthago Chic S Plus Durchlade Auszug

  • Carthago Chic S Plus Durchlade Auszug

  • Carthago Chic S Plus Durchlade Auszug Kopfschrauben unter der Decke

  • hier nur 12 cm hohe Boxen

  • hier nur 12 cm hohe Boxen

  • Kabelstrang unter der Decke und nur 19,2 cm Höhe

  • Kabelstrang unter der Decke und nur 19,2 cm Höhe - hier nur 12 cm hohe Boxen

  • Diese große Box hat 14,5 cm Höhe 40 cm x 120 cm

  • Carthago S-Plus von 2015 war höher

  • Carthago S-Plus von 2015 war höher - hier noch für eine Siebdruckplatte

  • Hier nur 19,2 cm Höhe für 12 cm hohe Boxen

  • auf diese Seite passt kein Auszug

  • statt Auszug ein Fixierungsrahmen

  • Carthago S-Plus Boxen

Hier zeigen wir Ihnen einige Einbaubeispiele von Durchladeauszüge oder Regalsysteme in der Heckgarage mit Auszügen.

  • Carthago Durchlade Unterflurauszug

  • Carthago Durchlade Unterflurauszug

  • Carthago Durchlade Unterflurauszug

  • Carthago Durchlade Unterflurauszug

  • Carthago Durchlade Unterflurauszug

  • Carthago Durchlade Unterflurauszug

  • Carthago Durchlade Unterflurauszug

  • Carthago Durchlade Unterflurauszug

  • Carthago Durchlade Unterflurauszug

Bei den extra breiten Auszügen müssen wir den Auszug zum Teil auf die weiße Aufkantung setzten. Dazu muß dann die andere Seite vom Auszug unterfüttert werden. Melden Sie sich bitte bei uns, dann können wir Ihnen ein Maßblatt zum ausfüllen zuschicken. Zum Teil gibt es hier 3-4 unterschiedlich hohe Stützen und Unterfütterungen.  Je nach Fahrzeugvariante, Modell und Unterbau gibt es auch Jahreszeitlich zwischen den Baureihen Unterschiede. 3-4 Fotos und die Maße.

Daher sind die genauen Maße wichtig. Bitte keine Fotos mit Maßband gemessen fotografiert. Beim Vergrößern der Fotos sehe ich nur noch Pixel und kann keine Maße lesen.

Es kommt auch darauf an, ob der Auszug zur Fahrerseite oder zur Beifahrerseite ausgezogen werden soll.
Auf der Beifahrerseite hat man wegen einem unter der Decke quer verlaufenen Metallträger nur Platz für 12 cm hohe Boxen, auf der Fahrerseite 17 cm.

Beim Auszug für Große Boxen benötigen wir 51,5 cm Stellbreite und bei den kleinen Boxen 41,5 cm.

Einen Küchen – oder Grillauszug empfehlen wir hier nicht, da der Auszug zu tief sitzt und außerdem die Gerüche durch die offenen Lüftungsschlitze ins Wohnmobil ziehen.

Carthago E-Line XL 61 LE Fiat Fahrerseite

  • Carthago E-Line XL 61 LE Fiat Fahrerseite

  • Carthago E-Line XL 61 LE Fiat Fahrerseite

  • Carthago E-Line XL 61 LE Fiat Fahrerseite

  • Carthago E-Line XL 61 LE Fiat Fahrerseite

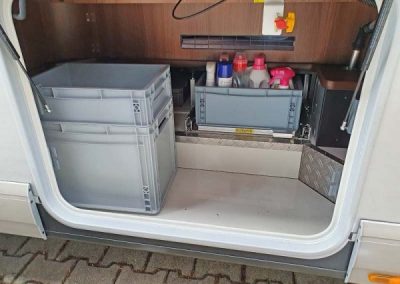

Carthago E-Line 61 XL LE auf Mercedes

  • Carthago E-line 61 XL auf Mercedes LE spezielle Unterflurauszug in der Durchlade

  • Carthago E-line 61 XL LE spezielle Unterflurauszug in der Durchlade

  • Carthago E-line 61 XL LE auf Mercedes spezielle Unterflurauszug in der Durchlade - davor Platz für Boxen

  • Carthago E-line 61 XL LE spezielle Unterflurauszug in der Durchlade - davor Platz für Boxen

  • Carthago E-line 61 XL LE auf Mercedes spezielle Unterflurauszug in der Durchlade

  • Carthago E-line 61 XL LE spezielle Unterflurauszug in der Durchlade

  • Carthago E-line 61 XL LE auf Mercedes spezielle Unterflurauszug in der Durchlade

  • Carthago E-line 61 XL LE spezielle Unterflurauszug in der Durchlade

  • Carthago E-line 61 XL LE auf Mercedes spezielle Unterflurauszug in der Durchlade

Diese Durchladeauszüge fertigen wir nach Maß in unterschiedlichen Varianten. Diese können je nach Spezifikation nur bei uns vor Ort eingebaut werden.
Zum Teil müssen die Stützen um die Ecke eingebaut und viele Teile können dann nur vor Ort ergänzt oder geändert werden.

  • Carthago Durchlade

  • Carthago Durchlade

  • Unterflurauszug 120 cm Länge und 39 cm Breite

  • Carthago Durchlade

  • Carthago Durchlade

  • Carthago Durchlade

  • Carthago Durchlade

  • Carthago Chic E-Line i50 - Unterflurauszug Durchlade mit 120 cm Länge

  • Carthago Chic E-Line i50 - 120 cm Unterflurauszug

  • Carthago E Liner Unterflurauszug

  • Unterflur Auszug Carthago IDEA-Systec

  • Kunststoffboxen in der Busklappe von einem Carthago

  • Carthago Highliner Unterflurauszug IDEA

  • Carthago Highliner Unterflurauszug IDEA

  • Carthago-highliner-Auszug

    Carthago-highliner-Auszug 12cm hohe Boxen

  • Carthago chic high-liner

  • Carthago-highliner-Auszug

    Carthago-highliner-Auszug hier passen nur noch 12cm hohe Boxen

  • Carthago Highliner Unterflurauszug IDEA

  • Carthago Highliner Unterflurauszug IDEA

  • Carthago-Auszug-Durchlade

  • Carthago-Auszug-Durchlade 120cm

  • Carthago-Auszug-Durchlade

  • Carthago-Auszug-Durchlade

  • Carthago-Auszug-Durchlade

  • Carthago-Auszug-Durchlade

  • Carthago Liner de Luxe Auszug IDEA

  • Carthago Auszug für eine Nische in der Heckgarage und einer 60er Box. Der Auszug wurde mit Winkeln seitlich befestigt.

  • Unterflur Auszug Carthago IDEA-Systec

    Unterflur Auszug Carthago IDEA-Systec

  • Unterflur Auszug Carthago IDEA-Systec

    Unterflur-Auszug für Boxen in einem Carthago chic high-liner

  • Unterflur Auszug Carthago IDEA-Systec

    Unterflur Auszug Carthago IDEA-Systec

  • Unterflurauszug 120 cm Länge und 39 cm Breite

  • Unterflurauszug 120 cm Länge und 39 cm Breite

  • Es geht sehr eng zu. Nicht bei jedem Carthago umsetzbar.

  • Unterflurauszug 120 cm Länge und 39 cm Breite

  • Unterflurauszug 120 cm Länge und 39 cm Breite

  • Unterflurauszug 120 cm Länge und 39 cm Breite

  • Unterflurauszug 120 cm Länge und 39 cm Breite

  • Unterflurauszug 120 cm Länge und 39 cm Breite

  • 121 cm und 49 cm Breiter Unterflurauszug mit durchgängiger langer Box

  • montierter Bodenauszug

  • Carthago Unterflurauszug mit Bodenwinkel zum einkleben

  • Ansicht durch die Luke

  • Carthago Liner for Two I 53 Auszug

  • Carthago Liner for Two 53 Unterflurauszug für den nachträglichen Einbau. Hier mit 69 cm Stellbreite

  • Carthago chic-c-line 6.2 Auszug für die nachträgliche Montage mit 49 cm Stellbreite

  • Carthago E-Line Auszug 49 cm Stellbreite und 120 cm Tiefe

  • Carthago Chic C Line 5,9 XL Auszug 49 cm Stellbreite und 120 cm Tiefe - diese Auszüge sind etwas kompliziert beim Einbau und werden bei uns vor Ort immer nach Maß angefertigt.

Die original Carthago Durchladesysteme 90 cm werden normalerweise von beiden Seiten in der Produktion bei Carthago eingebaut.
Dazu mußten diese bei einer Bestellung von einem Neufahrzeug gleich mitbestellt werden. 2017-2019

Diese stehen über die Durchladekante und so kann man den vorderen Stauraum nicht für höhere Dinge nutzten.

  • Carthago Auszug Original

  • Carthago Auszug Original - durch die Breite von 50 cm passt dieser Auszug nicht in jeden Carthago

  • Carthago Auszug Original mit 90 cm Länge hinten mit 12 cm hohe Boxen

  • Carthago Original Auszug

  • Carthago Original Auszug - steht nach vorne über und man dadurch weniger hohen Stauraum davor.

  • Carthago Original Auszug

  • Carthago Original Auszug - steht nach vorne über und man dadurch weniger hohen Stauraum davor.

  • Carthago Original Auszug

Carthago Unterflurauszug mit BlueBox 120 cm

Diese blaue Box hat eine durchgängige Länge von 120 cm für lange Gegenstände und eine Breite von 40 cm.
Einbautiefe 121 cm x 50 cm Stellbreite. Dieser Auszug wird mit Bodenwinkeln am Boden verklebt und zusätzlich verschraubt.
Traglast 80 kg – Lock out – Lock in Verriegelung – Hier wird einen Einbaubreite von 51,5 cm benötigt.

  • 40 cm x 120 cm Bluebox für unseren speziellen Unterflurauszug Carthago

  • 121 cm und 49 cm Breiter Unterflurauszug mit durchgängiger langer Box

  • Die Box ist 40 cm x 120 cm und 14,5 cm in der Höhe

  • Der Bodenauszug ist 49 cm in der Breite und 121 cm in der Länge. Passt daher nicht in jede Durchlademöglichkeitbei Carthago.

  • Carthago Unterflurauszug mit Bodenwinkel zum einkleben

  • montierter Bodenauszug

  • Bodenauszug eingeklebt

  • Bodenauszug eingeklebt

  • Bodenauszug eingeklebt

  • montierter Bodenauszug

  • Bodenauszug eingeklebt

Auszug im Regal Heckgarage

  • Quadroauszug mit 4 Etagen a 120 cm Länge

  • Quadroauszug mit 4 Etagen a 120 cm Länge

  • Quadroauszug mit 4 Etagen a 120 cm Länge

  • Quadroauszug mit 4 Etagen a 120 cm Länge

  • Quadroauszug mit 4 Etagen a 120 cm Länge

  • Doppelstockauszug 60 cm in jede Richtung

  • Doppelstockauszug 60 cm in jede Richtung

Malibu Kastenwagen Auszug

  • Malibu Carthago Van

  • Malibu Auszug

  • Malibu Carthago Van Auszug

  • Malibu Carthago Van Auszug

  • Malibu Carthago Van Auszug

  • Malibu Carthago Van Auszug

  • Malibu Carthago Van Auszug

Plattformauszug auf Zurrschiene oder am Boden verschraubt

  • Auszugsystem mit Teleskopschienen an Zurrschienen montiert. Durch die Winkel kann man die Zurrschienen mit Schraubfittiche weiter verwenden.

  • Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene

  • Auszugsystem mit Teleskopschienen an Zurrschienen montiert. Durch die Winkel kann man die Zurrschienen mit Schraubfittiche weiter verwenden.

  • Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene

  • Auszugsystem mit Teleskopschienen an Zurrschienen

  • Auszugsystem mit Teleskopschienen an Zurrschienen

  • Auszugsystem mit Teleskopschienen an Zurrschienen montiert. Der Auszug kommt weit in Bodennähe.

  • Auszugsystem mit Teleskopschienen an Zurrschienen

  • Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene

  • Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene

Malibu Dopplestockauszug

  • Malibu Doppelstockauszug

  • Malibu Doppelstockauszug

  • Carthago Malibu Doppelstock und Pedi-kompact

  • Carthago Malibu Doppelstock und Pedi-kompact

  • Carthago Malibu Doppelstock und Pedi-kompact

  • Carthago Malibu Doppelstock und Pedi-kompact

  • Carthago Malibu Doppelstock und Pedi-kompact

  • Carthago Malibu Doppelstock und Pedi-kompact

  • Carthago Malibu mit Querabstützung unter dem Lattenrost

  • Carthago Malibu mit Querabstützung unter dem Lattenrost 120cm Länge, 100 kg Lastwert pro Auszug

  • Carthago Malibu 120cm Länge, 100 kg Lastwert pro Auszug, Stellbreite 55 cm.

  • Carthago Malibu Doppelstockauszug

  • Carthago Malibu Doppelstockauszug

  • Carthago Malibu Doppelstockauszug - 120cm Länge, 100 kg Lastwert pro Auszug

  • Doppelstockauszug

Unterflur anstatt Auszüge unsere Klebeschieberahmen.
Hier werden die Boxen händisch eingestellt und durchgeschoben

  • Und wenn der Platz für einen Vollauszug nicht reicht bieten wir eine einfache Lösung mit Schieberahmen auf einem Gestell an

    Und wenn der Platz für einen Vollauszug nicht reicht bieten wir eine einfache Lösung mit Schieberahmen auf einem Gestell an

  • Schiebekleberahmen wenn der Platz zu eing für einen Auszug ist

  • Schiebekleberahmen

  • Carthago S Plus Unterflur Rahmen - die Boxen werden mit der Hand durchgeschoben.

  • Die Boxen werden mit der Hand durchgeschoben. An die mittlere Box ein Kordel befestigen und schon kann man diese nach vorne rausziehen und entnehmen.

  • Die Boxen werden mit der Hand durchgeschoben. Können nicht verrutschen und trotzdem leicht entnommen und beladen werden.

  • Für niedrige Stauräume wo ein Auszug durch die geringe Höhe von 20 cm nicht realiesierbar ist - die Boxen werden mit der Hand durchgeschoben.

  • Rahmen für Durchlade zum einkleben

  • Rahmen für Durchlade zum einkleben

  • Rahmen für Durchlade zum einkleben

  • Carthago Unterflurnischenregal

  • Kleberahmen zum Boxen einschieben

  • Kleberahmen zum Boxen einschieben

  • Kleberahmen zum Boxen einschieben

  • Kleberahmen zum Boxen einschieben

  • Kleberahmen zum Boxen einschieben

  • Schieberahmen für Boxen eingeklebt

  • Kleberahmen 2019

  • Schieberahmen für Boxen eingeklebt

  • Schieberahmen für Boxen eingeklebt

  • Kleberahmen zum Boxen einschieben

  • Kleberahmen zum Boxen einschieben

  • Kleberahmen zum Boxen einschieben

  • Schieberahmen

  • Kleberahmen zum Boxen einschieben

. 4.283
