Hymer B ML 780 - IDEA-Regale

Hymer B 780 mit Regalsystem auf der Wohnwandseite

Hier wurden das Regal mit einer Einbautiefe von 41 cm an der Wohnwandseite montiert. Die hinteren Stützen wurden aufgesetzt. Seitlich am Regal noch Gerätehalter für Besenstiel und Nordic Working Stöcke angebaut.

Einbausituation

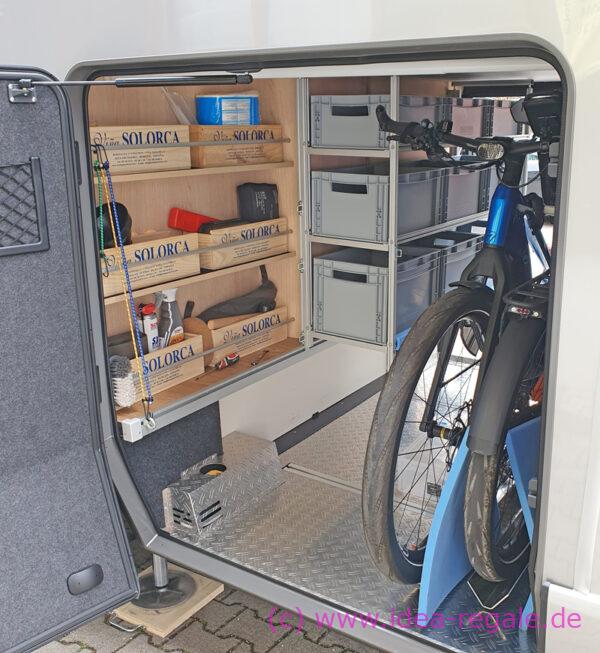

Wohnwandseite
leeres Boxenregal, die Stützen hinten auf dem Sockel aufgesetzt

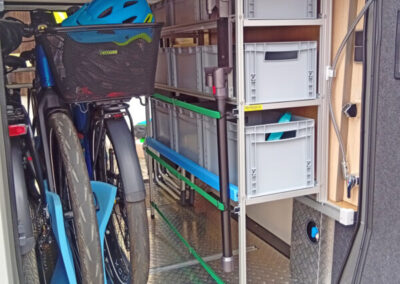

Regal an der Wohnwandseite
Regal an der Wohnwandseite

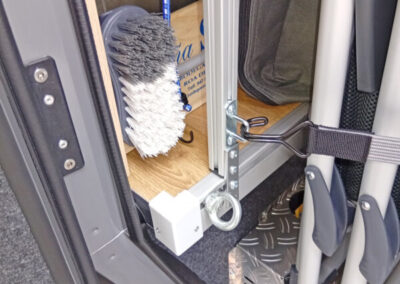

Gerätehalter am Regal

Boxenregal, Gerätehalter und CSL für Tisch und Stühle im Hymer B ML 780 oder 880 (Kundenfoto)

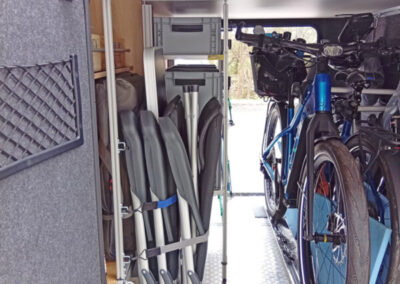

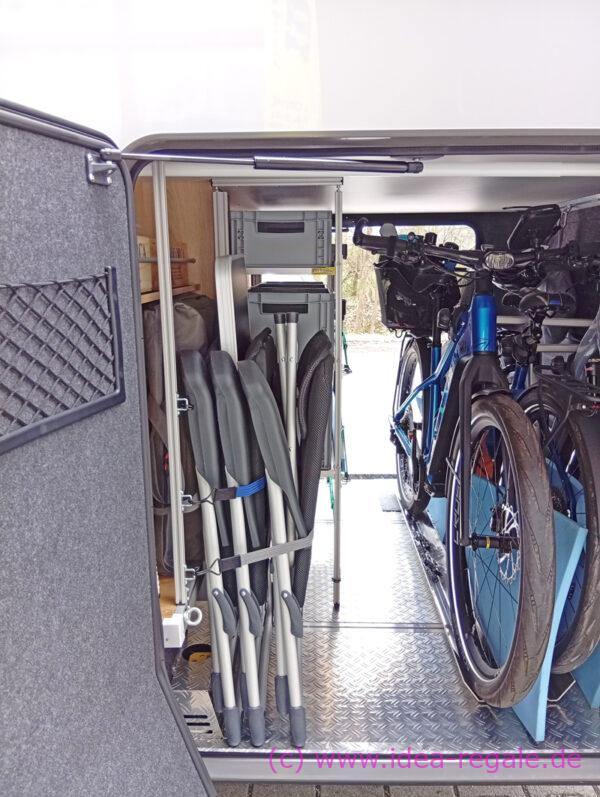

Boxenregal, Gerätehalter und CSL für Tisch und Stühle im Hymer B ML 780 oder 880
Boxenregal, Gerätehalter und CSL für Tisch und Stühle im Hymer B ML 780 oder 880
Boxenregal, Gerätehalter und CSL für Tisch und Stühle im Hymer B ML 780 oder 880
Boxenregal, Gerätehalter und CSL für Tisch und Stühle im Hymer B ML 780 oder 880
Boxenregal, Gerätehalter und CSL für Tisch und Stühle im Hymer B ML 780 oder 880
Boxenregal, Gerätehalter und CSL für Tisch und Stühle im Hymer B ML 780 oder 880 und Thule Velo-Slide

Hymer B ML 780 Unterflurauszug.

Normalerweise verbauen wie die 120 cm Teleskopschienen und Einhandentriegelung auf 125 cm Einbautiefe.

Durch die Maße des Tunnels kann man nur noch 12 cm hohe Boxen einstellen. Ich würde lieber von oben durch die Bodenluke hinter dem Auszug höhere Boxen z.B. für Getränke oder Wäsche einstellen.

Auf der Fahrerseite hat man oft das Problem, das man Nahe einer Hecke oder Begrenzung steht und den Auszug gar nicht praktikabel nutzten kann. Auch hier würden wir besser große Boxen oder andere Dinge vor den Tunnel stellen.

Wenn man oben einen Teppichboden eingelegt hat oder die Bodenluke nie benutzt kann man auch längere Teleskopauszüge mit 140 cm oder 150 cm einbauen. Dann aber nur für die Einlage einer Siebdruckplatte, da man dann flexibler ist im Aufstellen der Boxen.

Bei zwei 80er Auszügen von beiden Seiten, hat man das Problem mit den Stützen und auf der Fahrerseite mit dem seitlichen Scharnier. Durch die von oben zu öffnender Klappe konnte man hier keine Stütze stellen. Diese wurde dann umgelenkt.

Beim Auszug auf der Fahrerseite ist die Abstützung vom oben durch die Luke zu sehen und liegt nicht ganz flächig als Befestigung an. Man benötige zwei weitere Profile 12 cm mit der gleichen Bohrung wie die andere Stütze und zwei längere Schrauben, um diese zu verbinden.

Hymer B 780 Unterflurauszug mit leicht ausgefrästem Tunnel (Styroporschleuse) dann passen anstatt nur 12 cm hohe Boxen auch welche mit 17 cm. – Geht aber nur bis 2022 und nur ohne den Gummimantel

Hymer B 780 Auszug
Hymer B 780 Auszug
Hymer B 780 Auszug
der Tunnel beim Hymer B 780 Auszug wurde etwas ausgesägt
der Tunnel beim Hymer B 780 Auszug wurde etwas ausgesägt
Klappenscharnier

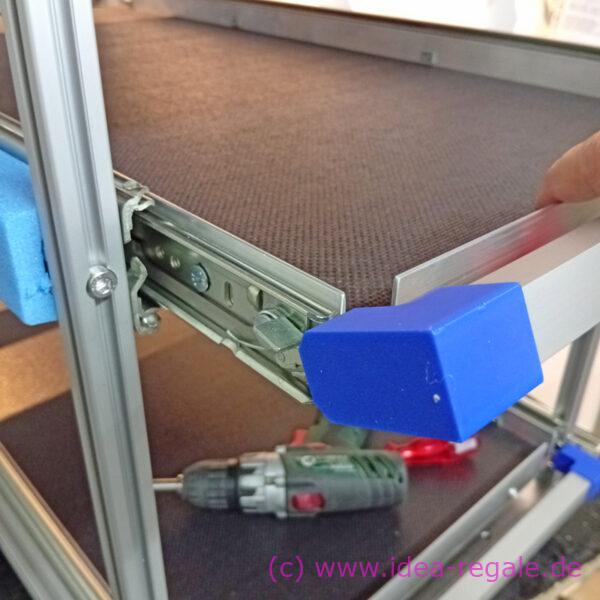

Einhandentriegelung
Vorne 12er Box wegen dem Dämpfer in der Mitte, dahinter 17 cm hohe Box

2 x 80 cm Teleskopauszug auf beiden Seiten.

Problem gab es hier auf der Fahrerseite. Durch die von oben zu öffnender Klappe konnte man hier keinen Stütze stellen. Diese wurde dann umgelenkt.

Besser ist es einen Auszug nur von der einen Beifahrerseite einzubauen mit 120 cm, 140 cm oder 160 cm.
Da man vorne nicht mit einer höheren Box durch den Tunnel kommt, Besser von Oben höhere Kisten einstellen, z.B. für Getränke oder Schmutzwäsche und auf der Fahrerseite vor dem Tunnel höhere Boxen davor zu stellen.

Problem gab es hier auf der Fahrerseite. Durch die von oben zu öffnende Klappe konnte man hier keinen Stütze stellen. Diese wurde dann umgelenkt.

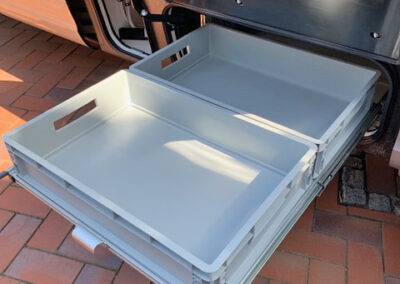

Hymer B-MLI 780 80er Auszug Kundenfoto 2 x 80er Auszüge
Hymer B-MLI 780 80er Auszug Kundenfoto Der Kunden hat die Riegel gedreht und ab geflext um höhere Boxen einstellen zu können. Dadurch mußte auch die eine Stütze weiter nach hinten gesetzt werden
Hymer B-MLI 780 80er Auszug Kundenfoto 2 x 80er Auszüge
Hymer B-MLI 780 80er Auszug Kundenfoto Ru

Unterflurauszug mit 60 cm Boxen. 120 cm Tiefe von der Beifahrerseite eingebaut

Extra Breite Variante mit 61er Boxenrahmen und 69 cm Stellbreite.
Beim breiten Auszug ist die Höhe der Boxen Aufgrund des Klappendämpfers auf der linken Seite eingeschränkt.
Bei 60×40 cm Boxen Quer passen nur 3 x 12 cm Hohe, bei kleinen Boxen 40×30 cm Längs nebeneinander auch die linke Seite mit 12cm und die rechte Seite mit 17 cm hohe Boxen.

Hymer B 780 Auszug 61er Breite
Hymer B 780 Auszug 61er Breite
Hymer B 780 Auszug 61er Breite
Hinter dem Auszug noch Platz um mit Boxen den Freiraum zu füllen. Natürlich könnte man auch auf dieser Seite noch einen Auszug einbauen.
so kann man rechts und links noch Boxen einstellen und den Stauraum optimal ausnutzen
Hymer ML I 780 Auszug
durch das Türscharnier passen nur 12 cm hohe Boxen
andere Seite mit 17 cm hohe Boxen
61er Boxenrahmen

Beidseitig 80er Unterflurauszüge

Der Kunden hat die Klappen-Riegel gedreht und ab geflext um höhere Boxen einstellen zu können. In die Mitte zwischen den beiden 80 cm Auszügen von oben durch die Luke noch Boxen für Getränke eingestellt.

Hymer B-MLI 780 80er Auszug Kundenfoto Der Kunden hat die Riegel gedreht und ab geflext um höhere Boxen einstellen zu können
Hymer B-MLI 780 80er Auszug Kundenfoto Der Kunden hat die Riegel gedreht und ab geflext um höhere Boxen einstellen zu können
Hymer B-MLI 780 80er Auszug Kundenfoto in die Mitte hat der Kunden durch die Luke zwischen beiden 80er Auszügen noch Boxen für Getränke eingestellt.
Hymer B-MLI 780 80er Auszug Kundenfoto Der Kunden hat die Riegel gedreht und ab geflext um höhere Boxen einstellen zu können
Hymer B-MLI 780 80er Auszug Kundenfoto Der Kunden hat die Riegel gedreht und ab geflext um höhere Boxen einstellen zu können. Dadurch mußte auch die eine Stütze weiter nach hinten gesetzt werden
Hymer B-MLI 780 80er Auszug Kundenfoto 2 x 80er Auszüge
Hymer B 780 Auszug
Hymer B original Klappenscharnier
Hymer B original Klappenscharnier
Hymer B original Klappenscharnier
Hymer B original Klappenscharnier

Hymer B ML 780 VCT für Tisch und Stühle und Boxenregal
Rückwand vor dem Einbau

WCS-Kühlboxhalterung als Gestell mit Boxenrahmen

für eine weitere Box unter dem Gestell. Spart Platz und die Box kommt etwas höher. Kann man natürlich auch mit Teleskopschienen fertigen.

Gestell WCS Kühlbox
Gestell WCS Kühlbox
Gestell WCS Kühlbox

Stützenbefestigung bei der Lampe Diese 45 GRad Winkel lassen wir extra für uns produzieren. Sie sind daher nicht immer an Lager. Ausserdem verkaufen wir diese nur in Verbindung mit bei uns gekauften Systemen.
Boxenregal und Gerätehalter
Gerätehalter am Regal
Kurbelhalter am VCT
Kragarm hinter dem Regal montiert
Unterflurauszug
Unterflurschublade Hymer
Unterflurauszug Hymer
Hymer B 780 Auszug
Hymer B 780 Auszug

Hinweis. Die 45 Grad Winkel lassen wir extra für uns produzieren. Sie sind daher nicht immer an Lager.

Ausserdem verkaufen wir diese nur in Verbindung mit bei uns gekauften Systemen. Die Produktionspreise sind so in die Höhe geschnellt, das wir nur noch für unsere Produkte einsetzten.
Nicht für eigene Bauprojekte und im Internet gekaufte Aluprofile oder fremde Regalsysteme. Wir bitten um Verständnis.
