Wir fertigen für unsere Teleskopschienen unterschiedliche Befestigungsmöglichkeiten.
Hier finden Sie die Lösungen für die Befestigung am Boden mittels Bodenwinkel.
Hier sehen Sie die Lösung mit von uns angefertigten Aluminiumwinkeln. Diese sind leichter wie die von den Teleskopschienenherstellern angebotenen Stahlwinkeln. So spart man an Gewicht. Ausserdem können wir so die Höhe der Teleskopschienen flexibler setzten und darauf reagieren ob z.B. ein Sockel oder Ladekante überwunden werden muß.
-
Vollauszug mit Auflagewinkel und Bodenwinkel.
-
Original Stahlwinkel - Schwer und nicht immer auf der passenden Höhe
-
Standardvariante Bodenaluminiumwinkel. Der Auflagewinkel sitzt in 1 cm Höhe vom Boden.
-
Variante 2 mit höher angesetzten Teleskopschienen. Hier sind wir ausserdem auch flexibler in der Gestaltung der Höhe vom Boden weg. Dieser zusätzliche Aufwand hat natürlich seinen Preis.
-
An der Teleskopschiene sitzt vorne noch mit 3 cm eine Sicherheitsverriegelung
-
Der Bodenauszug wird für die Einlage für eine Siebdruckplatte geliefert - die Platte und den Kleber liefern wir allerdings nicht mit.
-
Auszug Bodenwinkel - Das Brett muß wegen der Hutmuttern 1 cm Breiter sein wie die eingestellten Boxen. Auch seitlich benötige man 1 cm mehr Platz
Die Teleskopschienen für den Bodenauszug erhalten Sie in unterschiedlichen Längen und Traglasten.
Teleskopschienen Vollauszug Standard bis 120 cm Länge SOLO mit normaler Traglast (nur Schienen ohne Zubehör)
Teleskopschienen Vollauszug bis 120 cm Länge SOLO mit hoher Traglast (nur Schienen ohne Zubehör)

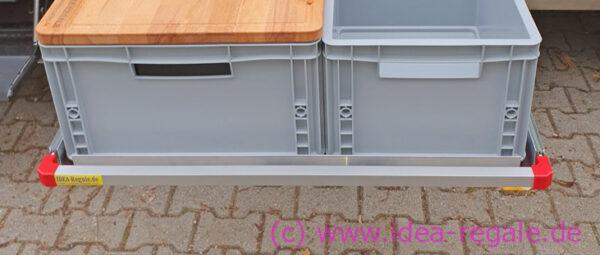

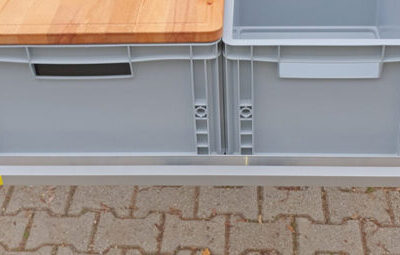

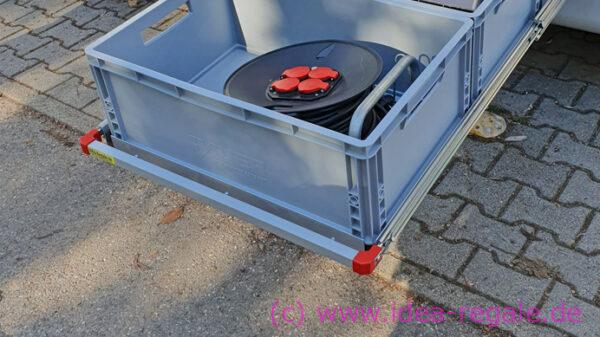

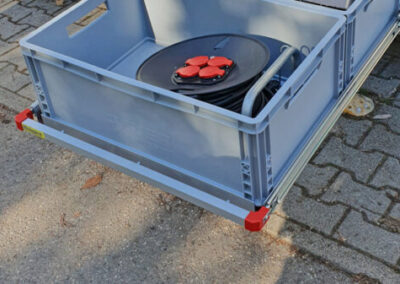

Schwerlast-Teleskopschienen SOLO
Teleskopschiene Überauszug bis 120 cm Länge SOLO (nur Schienen ohne Zubehör) Ausverkaufsartikel
Die 90/135 sind inzwischen ausverkauft und nicht mehr lieferbar.
Überauszug SOLO nur Schwerlastteleskopschienen
Zu der Länge bitte 3 cm Vorne für die Sicherheitsverriegelung dazu rechnen.
Die Bodenwinkel werden je nach Einbauhöhe berechnet und von uns aus Aluminium in der passenden Höhe gefertigt.
Der Bodenauszug wird für die Einlage für eine Siebdruckplatte geliefert – die Platte und den Kleber liefern wir allerdings nicht mit. Die Breite der Siebdruckplatte ergibt sich aus der maximalen Stellfläche.
Beispiel: bei einer Plattenbreite von 61 cm ist die Stellbreite circa 68 cm.
Die Boxen und Siebdruckplatte liefern wir nicht mit. Bekommen Sie im Baumarkt preisgünstiger und die Boxen können beim Transport nicht beschädigt werden.
Wir fertigen unsere Bodenwinkel aus Aluminium 4mm oder 5 mm Stärke.
Diese können von uns individuell mit den Bohrungen angepasst werden und sind ausserdem viel leichter, als die üblich verwendeten Stahlwinkel.
Beispiel:
Bodenauszug mit unseren eigenen gefertigten Aluminiumwinkel wiegen die Hälfte
Länge XXL 1842 mm Bodenwinkel einteilig Paar 2,9 kg – Auflagewinkel Paar 1,2 kg – zusammen nur 4,1 kg
Original Stahlwinkel vom Hersteller zweigeteilt 85 cm und 55 cm Paar Bodenwinkel 4,8 kg – Auflagewinkel 4,8 = 9,6 kg
Wir haben die Teleskopauszüge und die dazugehörigen Boden- und Auflagewinkel von uns gewogen.
Beim 1830 cm langen Auszug kommen wir auf 19 kg für die beiden Teleskopschienen und die Boden- und Auflagewinkel auf 4,1 kg = 23,1 kg
Dazu dann noch das Gewicht der Siebdruckplatte 61 cm x 140 cm circa 8,7 kg
Lastwert 150 kg
Der Bodenauszug mit 1530 mm Länge komplett ohne Montagekleber und Platte
Gewicht 16 kg und die Boden- und Auflagewinkel auf 3,9 kg.
Dazu dann noch das Gewicht der Siebdruckplatte 61 cm x 140 cm circa 8,7 kg
Lastwert 160 kg
Der Auszug 1200 mm komplett ohne Montagekleber und Platte
Lastwert 90 kg – Gewicht 8 kg und die Boden- und Auflagewinkel auf 3,6 kg.
Dazu dann noch das Gewicht der Siebdruckplatte 61 cm x 140 cm circa 8,7 kg
Wir benötigen von Ihnen folgende Angabe:
-
wo und wie wird der Auszug am Boden befestigt
-
wie lang soll der Auszug werden. Längen von 60 cm bis 120 cm oder als XXL-Auszug bis 183 cm
-
muß eine Ladekante überwunden werden und wenn JA wie hoch
-
für die Einlage einer Siebdruckplatte oder eher mit Boxenrahmen
-
wie Breit soll der Auszug werden. Zu der eigentlichen Boxenbreite können Sie 8 cm mehr an Platz für die Teleskopschienen, Schrauben und Winkel einkalkulieren
-
Teleskopschienen mit Lock in – Lock out Sicherheitsverriegelung oder nur mit Lock in als Überauszug
-
dann können wir Ihnen auch die Preise nennen – Oben sehen Sie die Standardpreise mit und ohne Boden- und Auflagewinkeln
– Preis auf Anfrage per E-Mail bitte hier klicken –
Beispiele von uns gefertigten Einbauten
Plattformauszug
-
Bodenauszug
-
Bodenauszug verklebt
-
Knaus Boxstar Street XL
-
Knaus Boxstar Street XL Teleskopauszug
-
Bodenauszug Winkel Lock in Lock out
-
Bodenauszug-Winkel-Lock-in-Lock-out
Bei dem von uns verwendeten Überauszug ist der Bodenwinkel kürzer, als wie der Auszug nach Hinten lang ist
-
Bodenauszug mit Kunststoffbox in XXL Größe
-
Kunststoffbox XXl Größe 118 cm x 40 cm als Sonderanfertigung
-
Der Teleskopauszug wurde auf dem Bodenwinkel 6 cm hoch angesetzt um darunter noch den Vorzeltteppich einschieben zu können.
-
Vorbereitung des Boden mit Markierung und speziellem Kleber. Der Auszug wird am Boden verklebt und zusätzlich mit Schrauben fixiert.
-
Bei dem von uns verwendeten Überauszug ist der Bodenwinkel kürzer, als wie der Auszug lang ist
-
Teleskopschienen auf Bodenwinkel
-
Überauszug Schwerlast mit 100 kg. Lastwert
-
Oben wird eine Siebdruckplatte montiert und die Box mit Winkel gehalten.
-
Kundeneinbau - der Auszug wurde mit Bodenwinkel verschraubt
-
Auszugslänge 120cm Kundenfoto - Bodenauszug im Kastenwagen
-
Durch die montierte Siebdruckplatte können auch andere Boxen oder Utensilien aufgestellt werden
-
Siebdruckplatte mit aufgestellte Boxen
-
Kastenwagen Bodenauszug mit 120cm Länge und 100kg Lastwert
-
Klappdeckelanhänger Bodenauszug mit Schwerlastschienen
-
Anhänger Bodenauszug - Der Kunde hat bei uns die Teleskopschienen mit Bodenverankerung gekauft und seinen Hänger selber ausgebaut
-
Anhänger Bodenauszug
-
Anhänger Bodenauszug - Der Kunde hat bei uns die Teleskopschienen mit Bodenverankerung gekauft und seinen Hänger selber ausgebaut
-
Auszug mit Bodenwinkel
-
Teleskopschiene mit Bodenwinkel
-
Heckgarage mit Auszug Bodenwinkel und montierter Siebdruckplatte
-
Auszug Bodenwinkel
-
Auszug Bodenwinkel - Das Brett muß wegen der Hutmuttern 1 cm Breiter sein wie die eingestellten Boxen. Auch seitlich benötige man 1 cm mehr Platz
-
Teleskopschienen am Bodenwinkel montiert
-
Auszug Bodenwinkel
-
Auszug Bodenwinkel
-
Auszug Bodenwinkel
-
Auszug Bodenwinkel
-
Die eingelegte und verschraubte Platte ergibt die Fläche für die Boxen
-
Boxenvarianten
-
Auszug Bodenwinkel
-
Auszug Bodenwinkel
-
Anhänger Bodenauszug
-
Anhänger Bodenauszug - Der Kunde hat bei uns die Teleskopschienen mit Bodenverankerung gekauft und seinen Hänger selber ausgebaut
-
Anhänger Bodenauszug - Der Kunde hat bei uns die Teleskopschienen mit Bodenverankerung gekauft und seinen Hänger selber ausgebaut
-
Heckgaragenauszug-Bodenwinkel
-
Auszug Bodenwinkel
-
Vollauszug VW Bus 150cm lang mit Bodenverankerung
-
Auszug Heckgarage mit Bodenwinkel
-
Auszug Heckgarage mit Bodenwinkel
-
Auszug Heckgarage mit Bodenwinkel
-
Auszug Heckgarage mit Deckenwinkel - Spezialausbau als Wäschständer - - das ORIGINAL von IDEA-Regale
-
Carthago Auszug für eine Nische in der Heckgarage und einer 60er Box. Der Auszug wurde mit Winkeln seitlich befestigt.
-
Wingamm Wohnmobil Auszug mit Siebdruckplatte
-
Wingamm Wohnmobil Auszug mit Siebdruckplatte und aufgestellte Boxen
-
Kundeneinbau Bodenauszug. Der Auszug wurde auf dem Bodenauszug etwas höher angesetzt um darunter noch lange Taschen einschieben zu können
-
Kundeneinbau - Auf den Bodenauszug wurde ein Brett und darauf ein Regal montiert.
-
Küchenkontainer auf einem Auszug - Kundenselbstausbau
-
Kundenausbau mit unseren Teleskopschienen und einem Bürokontainer.
-
Oben aufgesetzt eine Tischplatte, darunter der Kocher eingebaut in einer Schublade
-
Im Kontainer versteckt die Kühlbox
-
Der umgenaute Küchenkontainer läßt sich aus dem Kastenwagen ausziehen
-
Kocher und Kühlbox auf eine Auszug
-
Auszug Boden Küchenblock
-
Auszug Boden Küchenblock
-
Auszug Boden mit Küchenblock, darüber noch ein Auszug für eine Tischplatte
Plattformauszug mit einer Ebenen. Diese werden auf vorhandene oder nachträglich montierte Zurrschienen montiert. Der Vollauszug wird mit Auflagewinkel und seitlichen Befestigungswinkel geliefert. Diese können entweder am Boden verschraubt oder mit Gleitsteinen auf einer Zurrschiene montiert werden.
-
Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene
-
Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene
-
Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene
-
Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene
