Wir sehen oft bei Wohnmobilen andere oder vom Kunden eingebaute Regalsysteme die nicht optimal gefertigt wurden.
Wir haben dann das Vergnügen diese auszubauen oder nachzubessern.
Dieses Regale haben wir bei einem Kundenfahrzeug ausgebaut oder nachgebessert. So einen Pfusch finden Sie bei unseren Regalsystemen nicht.
Aus diesem Grund stellen wir als Entwickler des Regalsystemen keinen Rahmen für Regale mit solchen Innenwinkel oder Profilverbinder aus Zinkdruckguß her.
So etwas bekommen Sie bei uns nicht – keine Kontermutter oder U-Scheibe – hier wurde an allem gespart
wer billig !!! kauft – kauft zwei mal !!!
so etwas bekommen Sie bei uns nicht
Wir unterscheiden uns von anderen Regalsystemen und Auszugssystemen
-
Hier sind zum Teil die Innenwinkel und auch die Aluwinkel zur Unterstützung vom Boxenrahmen bei dem Kunden gebrochen
-
ausgebautes Regalsystem
-
Diese Teile sind für solche Belastungen gar nicht ausgelegt.
-
Innenwinkel gebrochen Aluregal bei einem abteuerlichen Wohnmobilregal. Diese Teile sind für solche Belastungen gar nicht ausgelegt.
-
Diese Innenwinkel und auch die Zinkdruckgußwinkel sind für solche Belastungen nicht ausgelegt.
ACHTUNG: es gibt preisgünstige Teleskopschienen wo man mit dem Hebel die Innen- von der Außenschiene trennt.
Hier ist Vorsicht geboten!!! Wenn der Hebel beim Herausziehen bis ans Ende heruntergedrückt wird, kann die komplette Schublade herausgezogen werden! Diese Schienen verwenden wir aus Sicherheitsbedenken nicht!!!
-
Teleskopschiene aushängbar von anderen Anbietern
-
ACHTUNG: es gibt preisgünstige Teleskopschienen wo man mit dem Hebel die Innen- von der Außenschiene getrennt werden können. Hier ist Vorsicht geboten!!! Teleskopschienen aushängbar kaputt, Wenn der Hebel beim Herausziehen bis ans Ende heruntergedrückt wird, kann die komplette Schublade herausgezogen werden! Diese Schienen verwenden wir aus Sicherheitsbedenken nicht!!!
-
hier verbogen und es fehlen Kugeln
-
Der Teleskopauszug ist Schrott und wurde ausgebaut
-
Teleskopschienen mit Lock-in/Lock-out
Hochwertige Teleskopschienen. Da nicht aushängbar. Dadurch mehr Sicherheit
Vorteile:
1. Sicherheit: Die Lock-in/Lock-out-Funktion ermöglicht es, die Schienen in einer bestimmten Position zu arretieren, was die Sicherheit erhöht, insbesondere bei schweren Lasten. Verriegelung in geschlossener (Lock-In) bzw. ausgezogener (Lock-Out) Position
So entgleitet nichts mehr: Damit sich das Auszugselement der Schiene überhaupt bewegt, muss zunächst zwei Hebel oder die Einhandentriegelung am vorderen Schienenende gedrückt werde
2. Stabilität: Diese Schienen bieten dadurch eine stabilere Unterstützung, da sie nicht ungewollt zurückgleiten können. Ist die Teleskopschiene eingeschoben, sichert die Schließverriegelung vor einem unerwünschten Ausfahren. Ist die Schiene ausgezogen, verhindert eine Öffnungsverriegelung unerwünschte Einfahren des Auszugs.
So bieten diese hochwertigen Schienen einen besonderen Schutz und werden überall dort eingesetzt, wo ungewolltes Öffnen eine echte Gefahr darstellt. In Feuerwehr- oder Rettungsfahrzeugen oder im Wohnmobil sorgen diese Auszüge mit Verriegelung an den Schienen dafür, dass alles dort bleibt, wo es sein soll.
3. Einfache Handhabung, da man nicht mit Drehriegel usw. den Auszug fixieren muß. Die kann bei falscher Handhabung ein Sicherheitsrisiko darstellen.
Nachteile:
1. Komplexität: Die Mechanik kann komplexer sein, was zu höheren Kosten führen kann.
2. Gewicht: Diese Schienen können schwerer sein
Teleskopschienen ohne Lock-in/Lock-out – nur mir Rasterfuntion
Vorteile:
1. Einfachheit: Diese Schienen sind in der Regel einfacher konstruiert, was die Installation erleichtert. Bei einer Teleskopschiene mit Arretierungsfunktion (Rastung) wird die Schiene in der ein- oder ausgezogenen Position gehalten, allerdings nicht verriegelt.
2. Leichtgewicht: Sie sind oft leichter, was die Handhabung und Montage vereinfacht. Schnelltrennfunktion bei Teleskopschienen (aushängbar)
3. Kosteneffizienz: In der Regel sind sie günstiger in der Anschaffung.
Nachteile:
1. Weniger Sicherheit: Ohne die Lock-in/Lock-out-Funktion können sie ungewollt zurückgleiten, was potenziell gefährlich sein kann.
2. Weniger Stabilität: Sie bieten möglicherweise nicht die gleiche Stabilität wie Schienen mit Arretierungsmechanismus, insbesondere bei schweren Lasten.
3. Als Verschluß dient meistens nur ein Dreh- oder Sperriegel. Drehriegel, Sperrriegel eignen sich besonders für leichte Anwendungen, wie z. B. das Zuhalten von Schubfächern, Türen oder Fenstern, bei denen keine dynamische Belastung auftritt. Belastbarkeit F max.: 450 N
Drehriegel hält also maximal 45 kg.

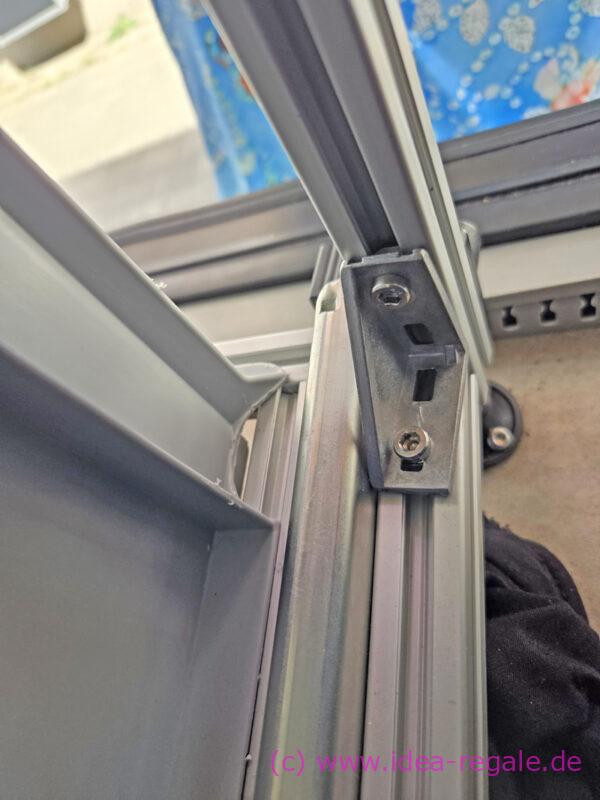

Bei diesem Regal mit Auszug von einem Kunden haben wir nachgebessert. Die Innenwinkel am Rahmen waren schon gebrochen und so haben wir eine Verbinderplatte montiert, damit es nicht ganz auseinander bricht. Der Vorreiber-Riegel ist nur auf einer Seite montiert und so kommt zu viel Bewegung in den Rahmen. Bei 20 kg Belastung hält der Leider nicht viel.
-
Der Vorreiber ist zu schwach und nur einseitig montiert
-

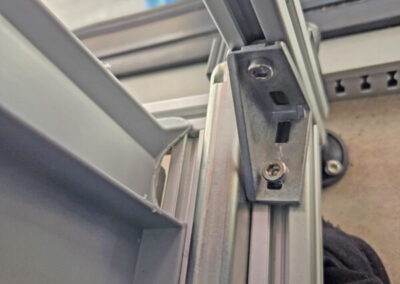

mit Verbinderplatten stabilisiert
-
Hält nicht viel Edelstahl Vorreiber Riegel Überfallscharnier Hebelverschluss Riegel Türriegel Vorreiber Riegel
-
einfacher Vorreiber am Regal
-
auf beiden Seiten mit Verbinderplatten stabilisiert
Federriegel mit Anschraubflansch oder Rastbolzen zu Arretierung von 90-100 kg Teleskopschienen finden Sie bei uns nicht.
-
Der Auszug mit 100 kg wird nur mit solchen Klemmhebeln oder Rastbolzen arretiert. So etwas finden Sie bei uns nicht
-
Klemmhebel oder Federriegel mit Anschraubflansch sind hierfür nicht geeignete.
-

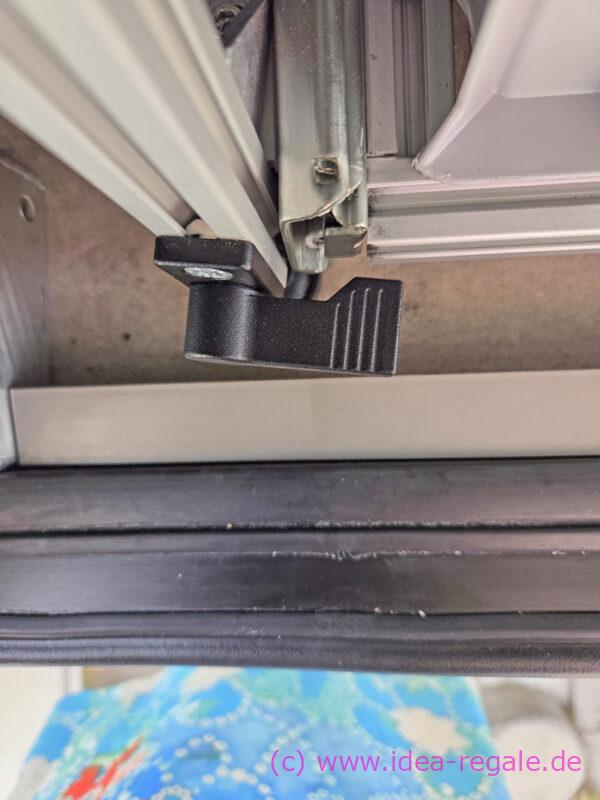

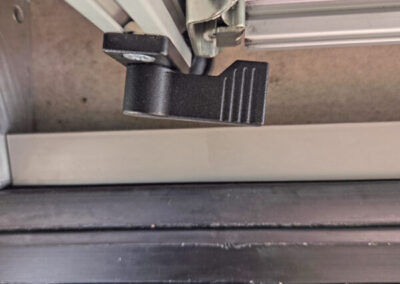

Bohrung für Drehriegel
-
Bohrung auf einer Seite zu weit aussen
Wir verwenden für unsere Auszüge nur Teleskopschienen mit automatischer beidseitiger Verriegelung, Drehriegel, Rastbolzen, Vorreiber ect. finden Sie bei uns nicht.
Ausserdem sind die Teleskopschienen dadurch nur in eingefahrener Position gesichert..
-

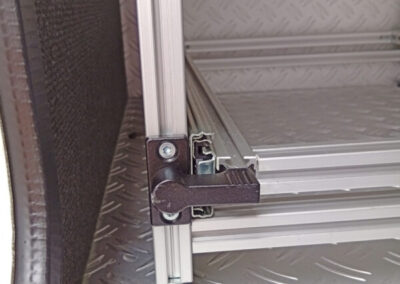

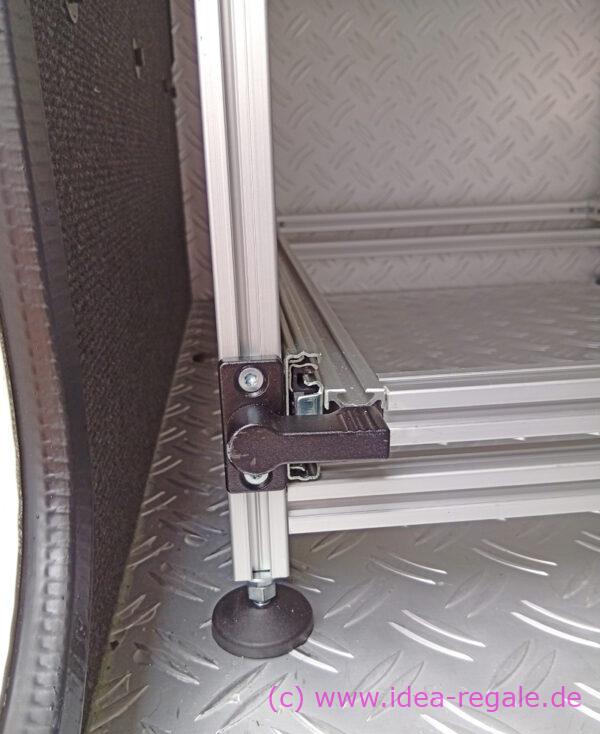

Ein Drehriegel aus Metall hat eine Belastbarkeit von max. 450 N, also 45 kg. Das ist uns für Auszüge im Regal zu wenig!!! Aus diesem Gund verwenden wir diese Drehriegel nicht bei Auszügen mit hoher Traglast.
-
Drehriegel
-
Automatische Sicherheitsverriegelung - Traglast 100 kg. Leichtbauauszüge (Schubladenauszüge Baumärkte) mit Drehriegel erhalten Sie aus Versicherungstechnischen Aspekten bei uns nicht.
xxx
-
hier wurde ein fremdes Boxenregal nachgebessert Rockton
-
so können auch 40 x 30 cm Boxen längs eingestellt werden, ohne das diese durchfallen
-
L-Winkel und T-Profil montiert
-
T-Profil in der Mitte
xxxxxxxx
Regalsystem von einem Fremdanbieter. Keine stabile Seitenführung. Die Boxen fallen durch den Rahmen hindurch und müssen umständlich hinten aufgesetzt werden.
-
Regalsystem von einem Fremdanbieter. Keine stabile Seitenführung. Die Boxen fallen durch den Rahmen hindurch und müssen umständlich hinten aufgesetzt werden.
-
Bei unserem Rahmensystem laufen die Boxen in speziellen Rahmen mit stabiler Seitenführung. Durch die Verwendung von Winkelprofilen anstatt Vierkantprofilen wie oft üblich, wird ein Verkannten der Boxen beim herausziehen und einschieben verhindert. Dieses von uns entwickelte Rahmensystem setzten wir schon seit 2001 ein.
-
Stabile Seitenführung: Die Boxen laufen in unseren speziellen Rahmen mit stabiler Seitenführung.
-
Bei unserem Rahmensystem laufen die Boxen in speziellen Rahmen mit stabiler Seitenführung. Durch die Verwendung von Winkelprofilen anstatt Vierkantprofilen wie oft üblich, wird ein Verkannten der Boxen beim herausziehen und einschieben verhindert. Dieses von uns entwickelte Rahmensystem setzten wir schon seit 2001 ein.
-
Die Boxen rasten in den Rahmen ein, seitlich eine stabile Seitenführung
-
Stabile Seitenführung der Boxen
-
Boxenrahmen T-Profil als Mittelsteg um die Boxen bequem einschieben zu können.
-
Boxenrahmen am Nutenprofil
-
Rahmen in der Höhe durch Verwendungen von Nutensteinen verstellbar.
-
diese System eines anderen Herstellers können wir nicht empfehlen. Die Boxen werden nicht geführt und finden keinen Halt. Müssen hinten aufgesetzt werden, das händel ist schwer.
Innenwinkel – Profilverbinder
Wir verwenden für unsere Boxenrahmen keine Innenwinkel. Grund: Innenwinkel ermöglichen zwar eine elegante einfache Lösungen zum Aufbau von: Rahmen, Türen oder Trennwänden und Einbau von Quersteben an einer Konstruktion, die aber keiner hohen Druckbelastung ausgesetzt sind. Bei Boxenrahmen kommen aber hohe Druck- und Gewichtsbelastungen dazu und nach einer gewissen Zeit können diese Gußwinkel brechen.
-
Innenwinkel - Profilwinkel
-
Nutenprofilrahmen die mit Innenwinkel gefertigt oder damit an Stützen befestigt werden finden Sie bei uns nicht.
-
Rahmen mit Innenwinkel fertigen wir nur in Sonderfällen.
-
Wir verwenden für unsere Boxenrahmen keine Innenwinkel. Grund: Innenwinkel ermöglichen zwar eine elegante einfache Lösungen zum Aufbau von: Rahmen, Türen oder Trennwänden und Einbau von Quersteben an einer Konstruktion, die aber keiner hohen Druckbelastung ausgesetzt sind. Bei Boxenrahmen kommen aber hohe Druck- und Gewichtsbelastungen dazu und nach einer gewissen Zeit können diese Gußwinkel brechen.
-
Hier waren Gussinnenwinkel gebrochen. Laut Hersteller sind diese Winkel nicht für hohe Druckbelastung ausgelegt.
-

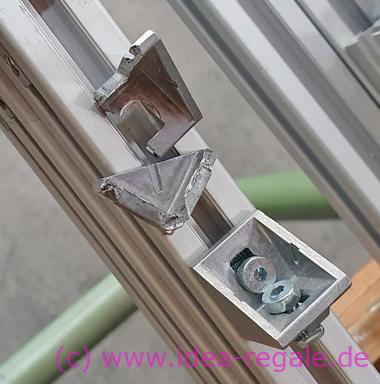

Innenwinkel Zinkguss gebrochen
-
Innenwinkel Zinkguss gebrochen
-
Am Innenwinkel hat sich die Wurm / Madenschraube gelockert
-
Innenwinkel gebrochen
-
-
Innenwinkel gebrochen
Innenwinkel oder Profilverbinder aus Zamak sind Legierungen für den Zinkdruckguss.
Zamak ist eine Metalllegierung aus Zink, Aluminium, Magnesium und Kupfer
Abenteuerliches Regal
-
so etwas bekommen Sie bei uns nicht
-
Aus diesem Grund stellen wir als Entwickler des Regalsystemen keinen Rahmen für Regale mit solchen Innenwinkel oder Profilverbinder aus Zinkdruckguß her.
-
keine Kontermutter oder U-Scheibe - hier wurde an allem gespart
-
wer billig !!! kauft - kauft zwei mal !!!
-
so etwas bekommen Sie bei uns nicht
Schlechtes Beispiel: So sollte man einen Auszug nicht bauen. Der Teleskopauszug wurden seitlich jeweils nur mit einer einzigen Schraube an der Stütze gesichert.
-
Stützen nur mit einer Schraube befestigt, dadurch aufschaukeln während der Fahrt möglich. Bei uns immer mit Längsverstrebung und Aluminiumwinkeln
-
Jedes mal beim einschieben haben sich die Stützen geneigt
-
Der Kunde musste diese Stützen ständig nachjustieren.
-
Längsträger an den Stützen verhindert das Umkippen der Stützen. Modell IDEA
Der Kunde kam mit dem Problem zu uns, das sein Auszug von einem Marktbegleiter beim Einschieben immer verrutscht und die Stützen mit der Zeit sich neigt. Er musste ständig rein kriechen und diese Stützen nachjustieren. Auch die Schrauben haben sich des öfteren gelockert.
Wir haben Ihm dann einen Auszug eingebaut, an dem die Stützen gegen ein Aufschaukeln seitlich mit Längsträgern gesichert sind.
Abenteuerliches Regal
-
Abenteuerliches Regal ausgebaut - Wurde unserem Kunden vor einem Jahr von einem Händler eingebaut. Er war damit aber nicht zufrieden (kein IDEA-Regal)
-
Am Innenwinkel hat sich die Wurm / Madenschraube gelockert
-
Der Rahmen driftete auseinander
-
Bei dem hinteren Steher war der Schraubteller los
-
Abenteuerliches Regal

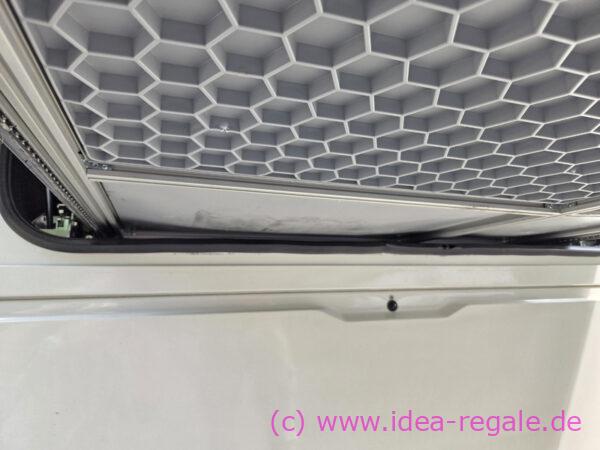

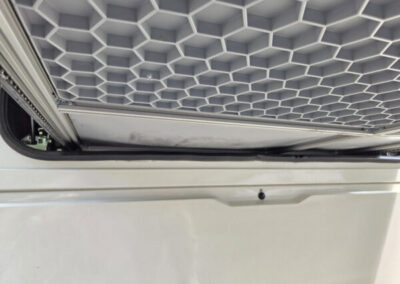

Durchbiegung Nutenprofil
-
Durchbiegung Nutenprofil
-
Durchbiegung Nutenprofil
-
Durchbiegung Nutenprofil
-
Durchbiegung Nutenprofil über 3 Boxen. Aus diesem Grund verwenden wir für unsere Rahmen das stabile Aluminiumvierkantrohr und keine Nutenprofile.
-
hier driften die Stützen auseinander, da unten keine Querverbindung dieses verhindert.
