Malibu Kastenwagen

Malibu Kastenwagen Doppelstockauszug

Je nach Länge und Modell gibt es hier unterschiedliche Modelvarianten. Fragen Sie uns und wir finden die passende Lösung.

Bei einem Doppelstockauszug mit 120 cm langen Teleskopschienen benötigt man mit Einhandbedienung 125 cm in der Einbautiefe.

Hier wurde das Gestell zusätzlich an den Lattenrostaufnahmen befestigt. Dazu wurde diese gegen Nutprofilaufnahmen getauscht. Seitlich wurden Schutzpolster für Tisch und Stühle fixiert. Standardmäßig ist ein blaues Schutzpolster dabei. Es kann aber auf Wunsch ein zweites Schutzpolster mitbestellt werden.

Ausserdem hat unser Doppelstockauszug zusätzlich 4 Riemenkrampen und zwei Expanderbänder. Diese sind im Lieferumfang enthalten.

Malibu Doppelstockauszug mit Einhandbedienung und Lock in – Lock out Verriegelung.

Malibu 600 DB mit Holzbrett an der Rückseite

  • Malibu 600 DB Doppelstockauszug mit Lock in - Lock out Verriegelung und Einhandbedienung

  • Doppelstockauszug mit Lock in - Lock out Verriegelung und Einhandbedienung

  • daneben Platz um die Stühle mit Expander zu sichern.

  • Malibu 600 DB Doppelstockauszug

Malibu 600 DB mit Schiebeschrank und Trittstufe an der Rückseite – hier geht dann keine Einhandbedienung

  • Malibu 600 DB Doppelstockauszug

  • Die Stützen gehen hier bis unter dem Lattenrost und liegen vor und hinter den Querprofilen

  • Die Stützen sind hier höher, damit man die Boxenhöhe über dem Metallkasten besser ausnutzen zu können

  • Die Türe würde mit der im Foto dargestellten Einhandbedienung nicht mehr zu gehen, nach Hinten ist der Platz zu gering.

Malibu 600 DBK Charming – auf der linken Seite

  • Malibu 600 DBK Charming

Es passen daher auf dieser Seite unten 32 cm hoher Boxen und darüber 27 cm hohe Boxen.

Durch den vorhandenen Kleiderschrank wurde das Gestell auf die linke Seite montiert. Die Klappe zur Heizung nach Rücksprache mit unserem Caravan-Techniker entfernt. Der Kunde setzt sich mit Klettband noch ein Gitternetz (Insektennetz) davor um Staubpartikel und Hundehaare entfernt zu halten. Es gibt auch magnetische Fenstermoskitonetz. Die Stützen wurden bis unter den Lattenrost gefertigt um mehr an Höhe für die Boxen zu erhalten. Auf dem Querträger wurde ein Flauschband aufgeklebt um ein quietschen zu vermeiden. Der Teleskopauszug wurde mit unsere Einhandbedienung ausgestattet.

Als Netz kann man sehr gut das Netz von Kiiper verwenden Kiieper – Netz dir was
Das ist ein kostenloser Tipp, wir bekommen keine Provision dafür und verkaufen die Netze auch nicht!



Wenn der Zurrring stört, kann man diesen entfernen. Hier sieht man, wie diese im Werk von unten mit einer Einschlagmutter und Lock Tide Kleber gesichert ist.

  • Bodenplatte nur noch geschäumt. Daher verwenden wir hier keine Rampa-Muffen.



Malibu Van 640 Doppelstockauszug mit Regout Teleskopschienen

Hier wurde ein Überauszug mit Siebdruckplatten eingebaut. So haben wir auf 119 cm Länge bis Metallkante an der Türe trotzdem einen 120er Auszug einbauen können. So etwas geht nur bei uns vor Ort. Malibu Van 640 Überauszug

Malibu Van 640 Doppelstockauszug 90 cm

Malibu 600 DB Doppelstockauszug

  • Die Türe würde mit der im Foto dargestellten Einhandbedienung nicht mehr zu gehen, nach Hinten ist der Platz zu gering.

Carthago Malibu 640 GT

Diese ist ein Modell für einen GT Charmin 640
Charming ist nur eine gehobene Ausstattung für Malibu Van comfort 600 DB/640 LE; Malibu Van diversity 600 DB K/640 LE K; Malibu Van first class – two rooms 640 LE RB
Und darum sehen die Hinten unter dem Bett immer anders aus und haben auch eine andere Tiefe.

  • Carthago Malibu 640 Charming GT Doppelstockauszug mit Einhandbedienung

  • Carthago Malibu 640 Charming GT Doppelstockauszug mit Lock in - Lock out Verriegelung

  • Carthago Malibu 640 Charming GT Doppelstockauszug mit Lock in Lock out Sicherung und Einhandbedienung

  • Befestigung seitlich am Holz und am Boden 125 cm Tiefe ACHTUNG: Diese ist ein Modell für einen GT, bei einem first class – two rooms 640 LE RB passt die Länge von 125 cm nicht, hier sind es nur 117 cm bis zur Brettwand. Also bitte immer nachmessen.

Diese ist ein Modell für einen GT, bei einem first class – two rooms 640 LE RB wie hier im Foto passt die Länge von 125 cm nicht, hier sind es nur 117 cm bis zur Brettwand. Also bitte immer nachmessen.

  • Bei einem first class – two rooms 640 LE RB wie hier im Foto passt die Länge von 125 cm nicht, hier sind es nur 117 cm bis zur Brettwand. Also bitte immer nachmessen.

  • Bei einem first class – two rooms 640 LE RB wie hier im Foto passt die Länge von 125 cm nicht, hier sind es nur 117 cm bis zur Brettwand. Also bitte immer nachmessen.

  • Diese ist ein Modell für einen GT, bei einem first class – two rooms 640 LE RB wie hier im Foto passt die Länge von 125 cm nicht, hier sind es nur 117 cm bis zur Brettwand. Also bitte immer nachmessen.

Die neuen Lattenrostaufnahmen können als zusätzlichen Artikel bestellt werden. Dazu benötigen wir das genau Maß der alten Lattenrostaufnahmen. Diese können auch unterschiedlich lang sein.

Werden hauptsächlich in Ausstellungsmobilen auf Messen verwenden. Das Bett liegt ja nur lose auf und die Hebelwirkung bei 90 kg Auszügen ist nicht zu unterschätzen.

Wenn man diesen dann am Bett verschraubt, kann man mit Winkel einen Doppelstockauszug befestigen. Dieser muß aber immer noch zusätzlich am Boden oder seitlich an der Wand verschraubt werden.

  • Doppelstockauszug Querverstrebung Malibu statt ursprünglicher Lattenrostaufnahme

  • Doppelstockauszug Querverstrebung Malibu statt ursprünglicher Lattenrostaufnahme

Malibu 600 LE Ducato – hier wurde der Metallträger vom Lattenrost gegen einen aus Nutprofil getauscht und das Gestell dort befestigt und zusätzlich an der Wand und Boden verschraubt..

  • Doppelstockauszug, daneben Platz für Stühle

  • seitlich Schutzpolster für Stühle

  • der original Lattenrost wurde gegen Nutprofile getauscht

  • dann kann man das Gestell an den verschraubten Lattenrosten zusätzlich montieren

  • Kleiderhaken für andere Gegenstände



Hier wurde das Gestell bei einem Ausstellungsfahrzeug mit neuen Querprofilen aus Nutmaterial ausgestattet um dort den Auszug zusätzlich zu befestigen.

Die neuen Lattenrostaufnahmen können als zusätzlichen Artikel bestellt werden. Dazu benötigen wir das genau Maß der alten Lattenrostaufnahmen. Diese können auch unterschiedlich lang sein.

Werden hauptsächlich in Ausstellungsmobilen auf Messen verwenden. Das Bett liegt ja nur lose auf und die Hebelwirkung bei 90 kg Auszügen ist nicht zu unterschätzen.

Wenn man diesen dann am Bett verschraubt, kann man mit Winkel einen Doppelstockauszug befestigen. Dieser muß aber immer noch zusätzlich am Boden oder seitlich an der Wand verschraubt werden.

  • Malibu Querverstrebung Lattenrostaufnahme

  • Malibu Querverstrebung Lattenrostaufnahme

  • Malibu Querverstrebung Lattenrostaufnahme

  • Malibu Querverstrebung Lattenrostaufnahme Doppelstockauszug





Neu im Sortiment „Einhandverriegelung“

Einhandbedienung

  • Einhandbedienung mit Lock in - Lock out Verriegelung. Teleskopschienen Auszug

  • Einhandbedienung mit Lock in - Lock out Verriegelung. Teleskopschienen Auszug

  • Einhandbedienung mit Lock in - Lock out Verriegelung.

Rudi On Mali Tour und IDEA Doppelstockauszug Video

Kundeneinbau in einem Malibu 600 DB Kastenwagen

  • Carthago Malibu 600 DB Doppelstockauszug Kundenfoto

  • Carthago Malibu 600 DB Doppelstockauszug Kundenfoto

  • Carthago Malibu 600 DB Kundenfoto

  • Carthago Malibu 600 DB Doppelstockauszug Kundenfoto

  • Carthago Malibu 600 DB Doppelstockauszug Kundenfoto

  • Carthago Malibu 600 DB Doppelstockauszug Kundenfoto

  • Carthago Malibu 600 DB Doppelstockauszug Kundenfoto

  • Carthago Malibu 600 DB Doppelstockauszug Kundenfoto

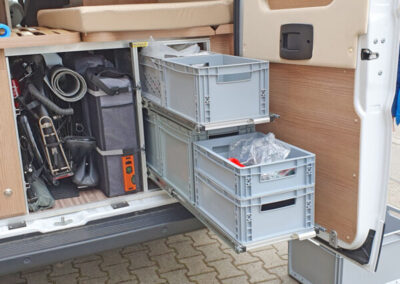

Malibu Van 600 DB und Santana Tandem-Fahrrad

  • Malibu Van 600 DB

  • Malibu Van 600 DB Doppelstockauszug

  • Malibu Van 600 DB und Tandemfahrrad

  • Malibu Van 600 DB Doppelstockauszug

  • Malibu Van 600 DB Doppelstockauszug

Malibu 600

  • Malibu Charming 600 DB

  • Malibu Charming 600 DB

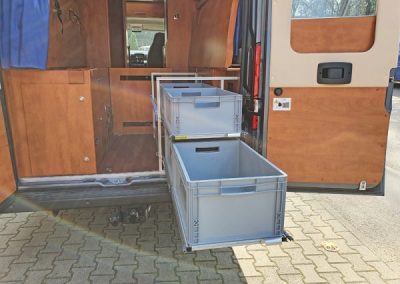

Malibu 640

  • Carthago Malibu 640 Charming GT Doppelstockauszug mit Einhandbedienung

  • Carthago Malibu 640 Charming GT Doppelstockauszug mit Lock in - Lock out Verriegelung

  • Befestigung seitlich am Holz und am Boden 125 cm Tiefe ACHTUNG: Diese ist ein Modell für einen GT, bei einem first class – two rooms 640 LE RB passt die Länge von 125 cm nicht, hier sind es nur 117 cm bis zur Brettwand. Also bitte immer nachmessen.

  • Carthago Malibu 640 Charming GT Doppelstockauszug mit Lock in Lock out Sicherung und Einhandbedienung



  • Befestigung seitlich an der Holzwand und am Boden verschraubt

  • Befestigung seitlich an der Holzwand und am Boden verschraubt

  • Befestigung seitlich an der Holzwand und am Boden verschraubt

  • Befestigung seitlich an der Holzwand und am Boden verschraubt

  • Befestigung seitlich an der Holzwand und am Boden verschraubt

  • Befestigung seitlich an der Holzwand und am Boden verschraubt

  • Befestigung seitlich an der Holzwand und am Boden verschraubt

Plattformauszug auf Zurrschiene

  • Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene

  • Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene

  • Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene

Plattformauszug

  • Carthago Malibu 600 DB

  • Carthago Malibu 600 DB

  • Carthago Malibu 600 DB

  • Carthago Malibu 600 DB

  • untere Teleskopschiene höher gesetzt

Malibu 640 Doppelstockauszug 49 cm Stellbreite, Tiefe 121 cm

  • Befestigung seitlich an der Holzwand und am Boden verschraubt

Malibu mit neuer Lattenrosthalterung – Eingebaut bei unserem Händler JIMBU

  • Malibu Doppelstockauszug Händler Jimbu

  • Malibu 600 LE Ducato Doppelstockauszug Händler Jimbu

  • Malibu 600 LE Ducato Doppelstockauszug Händler Jimbu

  • Doppelstockauszug, daneben Platz für Stühle

  • Kleiderhaken für andere Gegenstände

  • der original Lattenrost wurde gegen Nutprofile getauscht

  • seitlich Schutzpolster für Stühle

  • dann kann man das Gestell an den verschraubten Lattenrosten zusätzlich montieren

Werden hauptsächlich in Ausstellungsmobilen auf Messen verwenden. Das Bett liegt ja nur lose auf und die Hebelwirkung bei 90 kg Auszügen ist nicht zu unterschätzen.

Wenn man diesen dann am Bett verschraubt, kann man mit Winkel einen Doppelstockauszug befestigen. Dieser muß aber immer noch zusätzlich am Boden oder seitlich an der Wand verschraubt werden.

Kundenfoto Carthago Malibu 600 DB Doppelstockauszug, vielen Dank dafür

  • Carthago Malibu 600 DB

  • untere Teleskopschiene höher gesetzt

  • Carthago Malibu 600 DB

  • Carthago Malibu 600 DB

  • Carthago Malibu 600 DB



Hier wurde ein 90 cm langer Auszug eingebaut. Dazu wurden die Teleskopschienen mit 120 kg Traglast auf Bodenwinkel montiert.
Diese Bodenwinkel wurden dann mit Montagekleber am Boden verklebt und zusätzlich mit Schrauben fixiert. Auf dem Boxenrahmen passen eine 60 x 40er Box und 40 x 30 cm Box. Aufgedoppelt werden diese mit Spannriemen an Riemenkrampen gesichert.

  • Malibu Kastenwagen Plattformauszug Boxenrahmen

  • Malibu Kastenwagen Plattformauszug Boxenrahmen

  • Malibu Kastenwagen Plattformauszug Boxenrahmen

  • Malibu Kastenwagen Plattformauszug Boxenrahmen

  • Malibu Kastenwagen Plattformauszug Boxenrahmen

  • Malibu Kastenwagen Plattformauszug Boxenrahmen

  • Malibu Kastenwagen Plattformauszug Boxenrahmen

Auszug mit Bodenwinkelmontage.

Der Bodenwinkel wird mit Sikaflex, Dekalin ect. am Boden verklebt und mit Schrauben zusätzlich gesichert. Das Brett oben aufgelegt und an den Auflagewinkeln verschraubt.
Gewicht mit Bodenwinkelmontage, Siebdruckplatte ohne Boxen 16 kg. Lastwert 90 kg bei einem 120 cm langen Auszug. Lock out- Lock in Sicherheitsverrieglung.

  • Vollauszug mit Bodenwinkel.

  • Bodenwinkel Auszug

  • Auszug Bodenwinkel - Das Brett muß wegen der Hutmuttern 1 cm Breiter sein wie die eingestellten Boxen. Auch seitlich benötige man 1 cm mehr Platz

  • Original Stahlwinkel - Schwer und nicht immer auf der passenden Höhe

  • Auszug Bodenwinkel

  • Boxenvarianten



Plattformauszug mit einer Ebenen. Diese werden auf vorhandene oder nachträglich montierte Zurrschienen montiert. Der Vollauszug wird mit Auflagewinkel und seitlichen Befestigungswinkel geliefert. Diese können entweder am Boden verschraubt oder mit Gleitsteinen auf einer Zurrschiene montiert werden.

  • Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene

  • Auszugsystem mit Teleskopschienen an Zurrschienen

  • Auszugsystem mit Teleskopschienen an Zurrschienen montiert. Durch die Winkel kann man die Zurrschienen mit Schraubfittiche weiter verwenden.

  • Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene

  • Auszugsystem mit Teleskopschienen an Zurrschienen montiert. Der Auszug kommt weit in Bodennähe.

  • Auszugsystem mit Teleskopschienen an Zurrschienen

  • Auszugsystem mit Teleskopschienen an Zurrschienen montiert. Durch die Winkel kann man die Zurrschienen mit Schraubfittiche weiter verwenden.

  • Auszugsystem mit Teleskopschienen an Zurrschienen

  • Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene

  • Carthago Malibu Charming Bodenwinkel Auszug Airelineschiene

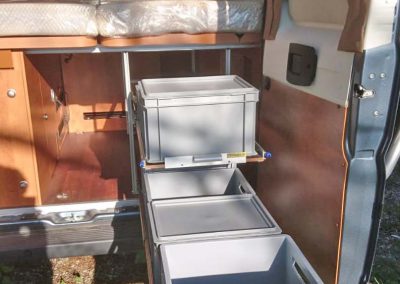

Kundeneinbau

  • Carthago Malibu Doppelstock und Pedi-kompact

  • Carthago Malibu Doppelstock und Pedi-kompact

  • Carthago Malibu Doppelstock und Pedi-kompact

  • Carthago Malibu Doppelstock und Pedi-kompact

  • Carthago Malibu Doppelstock und Pedi-kompact

  • Carthago Malibu Doppelstock und Pedi-kompact

Dear Claudia,

Thank you for the good service and delivery. Finally my storage space is orderly and everything is perfectly accessible.
Because I am so satisfied with the result, I placed a link from your website on my Mobilehome website. https://sites.google.com/site/mhomereizen/home

Attached a few pictures of the result.

Sincerely, Freddy

Ein herzliches Dankeschön nach Belgien      –   A big thank you to Belgium

  • Carthago Malibu Doppelstockauszug - 120cm Länge, 100 kg Lastwert pro Auszug

  • Carthago Malibu 120cm Länge, 100 kg Lastwert pro Auszug, Stellbreite 55 cm.

  • Carthago Malibu mit Querabstützung unter dem Lattenrost 120cm Länge, 100 kg Lastwert pro Auszug

  • Carthago Malibu Doppelstockauszug

  • Malibu Doppelstockauszug

  • Malibu Doppelstockauszug mit Siebdruckplatte

  • Malibu Doppelstockauszug

  • Malibu Doppelstockauszug

  • Malibu Doppelstockauszug

  • Malibu Doppelstockauszug



Kastenwagen Doppelstockauszug 80 cm / 90 cm oder 120 cm

  • Doppelstockauszug mit Boxenrahmen

  • Doppelstockauszug mit Boxenrahmen

  • Doppelstockauszug mit Boxenrahmen
