Regalsysteme mit ausziehbaren Schubfächern – 3 oder 4 Etagen
Bitte beachten Sie bei Regalsystemen mit Teleskopauszügen die zusätzliche Gewichtsbelastung in der Heckgarage.
Die Regalsysteme stehen in der Türöffnung und nehmen zusätzlichen Platz weg. Durch die an den Stützen montierten Teleskopschienen kommen noch zusätzliche 9 cm in der Breite zur Boxen dazu. Diese Auszüge müssen am Boden und an der Decke verschraubt werden.

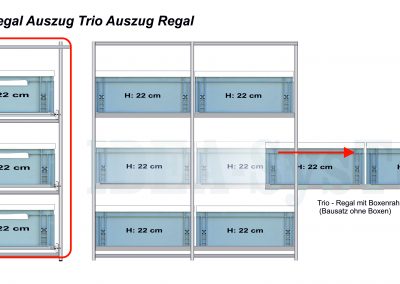

Trio-Auszug 80 cm Länge für 2 x 40 x 30 cm Boxen längs hintereinander – Breite 49 cm – plus 3 cm Sicherheitsverriegelung oder 4,5 cm bei einer Einhandentriegelung. Boxenrahmen = 85 cm
Trio-Auszug 120 cm Länge für 3 x 40 x 30 cm Boxen längs hintereinander – Breite 49 cm – plus 3 cm Sicherheitsverriegelung oder 4,5 cm bei einer Einhandentriegelung. Mit Boxenrahmen = 125 cm Einbaulänge und Gewicht ohne Boxen 34 kg mit Boxen circa 42 kg.
Mit Drehriegel, Vorreiber oder sonstigen Verriegelungen arbeiten wir nicht.
Unsere Systeme mit Teleskopschienen haben eine beidseitige Verriegelung. Sicherheit geht vor.
Wir fertigen auch nicht mit Innenwinkel oder Eckverbinder aus Zinkdrußguß welche bei diesen Belastungen leicht brechen können.
-
Drehriegel
-
einfacher Vorreiber am Regal
-
Innenwinkel gebrochen Aluregal bei einem abteuerlichen Wohnmobilregal. Diese Teile sind für solche Belastungen gar nicht ausgelegt.
Aus Sicherheitsgründen verwenden wir keine aushängbaren Teleskopschienen. schlechte Teleskopschiene
| Teleskopschienen 90 kg Traglast ohne Boxenrahmen | bei 120 cm Länge | 8 kg |
| Boxenrahmen aus Nutenprofil | Größe 41 x 121 cm mit Zwischensteg | 1,6 kg |
| Längsträger | 2 Stück 117 cm | 1 kg |
| = 10,6 kg | ||
| 4 Stützen a 120 cm | 2,2 kg | |
| Bei 3 Ebenen 26,60 kg nur Teleskoprahmen plus Stützen 34 kgohne Boxen oder Siebdruckplatte gewogen
|
Gewicht 120 cm Trio-Auszug | Circa 34,0 kg |
| Wir verwenden bei einem Teleskopauszug keine aushängbaren Teleskopschienen, keine Drehriegel und keine höhenverstellbaren Teleskopeinsätze. Unsere Teleskopschienen haben eine Lock in – Lock out – Verriegelung oder eine Einhandbedienung.
Inklusiv 4 x Riemenkrampen, 1 x Schutzpolster und 2 x Expanderbänder um Tisch oder Stühle zu fixieren, sind bei uns immer automatisch mit dabei und kosten nicht extra. |
||
www.idearegale.de
Und hier mal ein Rütteltest mit einem Quadro-Auszug in einem Hymer 4×4 Allrad eingebaut.
Hier ein Quadro-Auszug mit 120 cm Teleskopschienen – 90 kg Traglast je Ebene – Boxenrahmen und unsere Einhandentriegelung.

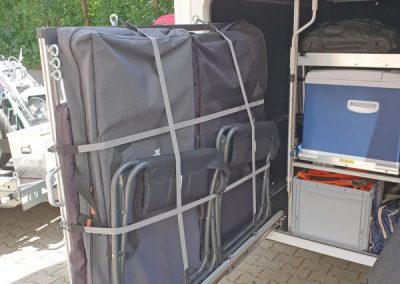

Auf der Rückseite noch zusätzliche Befestigungsmöglichkeiten mit Riemenkrampen und Schutzpolster für Stühle oder Leiter.
Durch unsere Bauweise sehr stabil und belastbar. Wir verwenden nur Teleskopschienen mit hoher Tragfähigkeit und kommen mit der automatischen Sicherheitsverriegelung ohne Drehriegel und Vorreiber aus. Stellbreite 49 cm und 126 cm Einbaulänge.
-
Hymer ML T 580 4x4 Allrad Quadro oder Trio Auszug 120 cm
-
Hymer ML T 580 4x4 Allrad Quadro oder Trio Auszug 120 cm
-
Hymer ML T 580 4x4 Allrad Quadro oder Trio Auszug 120 cm
-
Hymer ML T 580 4x4 Allrad Quadro oder Trio Auszug 120 cm
-
Hymer ML T 580 Trio-Auszug 120 cm Einhandbedienung
-
Carthago Malibu i 490 Trio-Auszug
-
mit Boxenrahmen
-
für Siebdruckplatten
-
Trio-Auszug in einem Laika
-
Trio-Auszug in einem Laika
-
Trio-Auszug in einem Laika
-
Trio-Auszug in einem Laika
-
zusätzliche Befestigung an der Zurrschiene
-
Trio-Auszug - Regal mit drei Teleskopauszügen 90 cm Länge und Querabstützung
-
Trio-Auszug - Regal mit drei 90cm Langen Teleskopauszügen und Querabstützung
-
Trio-Auszug - Regal mit drei Teleskopauszügen und Querabstützung
-
Auszug knapp über der Klappenöffnung der Türe gesetzt.
-
TRIO-Auszug 120 cm Länge
-
TRIO-Auszug 120 cm Länge
-
TRIO-Auszug 120 cm Länge
-
Rapido 966 F TRIO-Auszug
-
Rapido 966 F TRIO-Auszug
-
Rapido 966 F TRIO-Auszug
-
Rapido 966 F TRIO-Auszug
-
Rapido 966 F TRIO-Auszug
-
Rapido 966 F TRIO-Auszug
-
Rapido 966 F TRIO-Auszug
-
Rapido 966 F TRIO-Auszug
-
Rapido 966 F TRIO-Auszug
-
Hymer Exsis 474 Rad Bike Carrier und TRio-Auszug
-
Hymer Exsis 474 Trio-Auszug
-
Trio-Auszug, daneben Platz für Tisch und Stühle
-
Trio-Auszug 120 cm Länge
-
Trio-Auszug 80 cm Länge 70 cm Breite
-
Trio-Auszug 49 cm Stellbreite und 125 cm Tiefe
-
hier mit Einhandbedienung
-
Rapido 966 F TRIO-Auszug
-
Trio-Auszug
-
TRIO-Auszug 60 cm Tiefe im Carthago Liner for Two 53
-
TRIO-Auszug 60 cm Tiefe im Carthago Liner for Two 53
-
Trio-Auszug
-
Seitenansicht Regal Auszug Trio Auszug
-
Vorderansicht zur Türe hin Regal Auszug Trio Auszug
-
Regal Auszug Trio Auszug
-
3er Teleskopauszug mit Siebdruckplatte
-
oben zwei Etagen mit 120 cm Tiefe
-
unten ein 100 cm langer Auszug, darüber 120 cm
-
schräg zulaufender Kabelkanal
Quadro-Auszugregal
-
Quadro-Auszug
-
Quadroauszug mit 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug
-
Quadroauszug 80 cm Tiefe - Heckgaragenauszug
-
Quadroauszug 80 cm Tiefe - Heckgaragenauszug
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge
Duo-Auzüge im Regal Heckgarage, darunter noch Platz für lose Gegenstände.
-
Teleskopauszug hat eine Tiefe von 180 cm und 170 kg Lastwert.
-
Vorne im Auszug steht eine große Kühlbox. Der Teleskopauszug hat eine Tiefe von 180 cm und 170 kg Lastwert.
-
Die Stühle und Tisch sind in praktischen Taschen verpackt
-
Auszüge im Regal mit aufgedoppelten Boxen
-
Auszüge im Regal mit aufgedoppelten Boxen
-
Auszüge im Regal mit aufgedoppelten Boxen
-
Trio-Auszug 80 cm Länge 70 cm Breite
-
Doppelstockauszug 60 cm in jede Richtung
-
Doppelstockauszug 60 cm in jede Richtung
-
Doppelstockauszug
-
Regal mit Teleskopauszügen
-
Regal mit Doppelstockauszug
-
Doppelstock Auszug Regal Heckgarage
-
Doppelstock Auszug Regal Heckgarage
-
Doppelstock Auszug Regal Heckgarage
-
Doppelstock Auszug Regal Heckgarage
-
Doppelstock Auszug Regal Heckgarage
-
Doppelstock Auszug Regal Heckgarage
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge
-
Quadroauszug mit 4 Etagen a 120 cm Länge, seitlich wurde der Tisch montiert
-
Quadroauszug mit 120 cm Länge
-
-
Quadroauszug
-
Vario-Camping-Tower VCT mit Querabstützung
-
Quadroauszug 80 cm Tiefe - Heckgaragenauszug
-
Quadroauszug 80 cm Tiefe
-
Quadroauszug 80 cm Tiefe
-
Quadroauszug
Wir durften bei Kunden schon ihren Trio-Auszug in normale Gestelle mit seitlicher Entnahme der Boxen umrüsten. Sie wurden auf der Autobahn gewogen und waren zu schwer.
Wir fertigen unsere Regale mit Teleskopschienen nur mit hoher Traglast und automatischer Verriegelung.
ACHTUNG: es gibt preisgünstige Teleskopschienen wo mit dem Hebel die Innen- von der Außenschiene getrennt werden können. !!! Hier ist Vorsicht geboten !!!
Wenn der Hebel beim Herausziehen bis ans Ende heruntergedrückt wird, kann die komplette Schublade herausgezogen werden!
Diese Schienen verwenden wir aus Sicherheitsbedenken nicht!!!
Mit Drehriegel, Vorreiber oder sonstigen Verriegelungen arbeiten wir nicht.
Unsere Systeme mit Teleskopschienen haben eine beidseitige Verriegelung. Sicherheit geht vor.
Wir fertigen auch nicht mit Innenwinkel oder Eckverbinder aus Zinkdrußguß welche bei diesen Belastungen leicht brechen können.
