Für jede Box muß etwas Platz für den Einschub, sowohl in der Breite, als auch in der Höhe, und für die Stützen reserviert werden.
-
Größenberechnung für ein IDEA-Regal
-
Größenberechnung für ein IDEA-Regal
-
Größenberechnung für ein IDEA-Regal

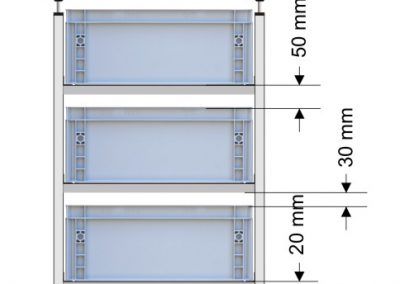

Höhe
Damit eine Box bequem aus dem Fach gezogen werden kann, sollte über der Box ein Freiraum von ca. 3 cm in der Höhe einberechnet werden.
Für den Rahmen, auf der die Box einrastet, werden nochmal 2 cm Platz benötigt.
Insgesamt werden in der Höhe also 5 cm zu zu jeder Boxenhöhe hinzugerechnet.
Bei Fachböden mit Teleskopauszügen muß mehr Platz in der Höhe und Breite dazugerechnet werden.
Breite einfacher Rahmen

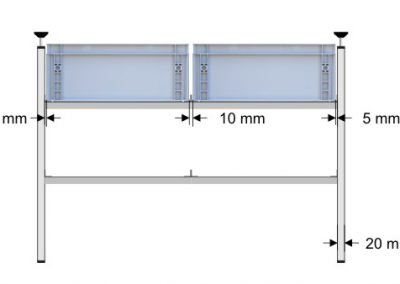

Breite: 1 cm pro Box plus 2 cm für jede Stütze
Angenommen es werden 2 AUER-Boxen, mit einer Boxenbreite von 40 cm nebeneinander in ein Regal platziert, und zwischen jeder Box soll eine Stütze stehen, dann errechnet sich die Breit des Regals wie folgt:
Bei Fachböden mit Teleskopauszügen muß 4 cm mehr Platz in der Breite dazugerechnet werden.
Doppelrahmen

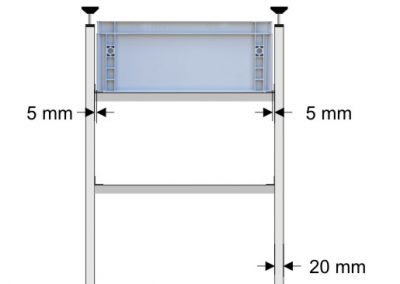

Oben genanntes Beispiel gilt auch dann, wenn zwei Boxen zwischen zwei Stützen eingeschoben werden.
Bei Fachböden mit Teleskopauszügen muß 4 cm mehr Platz in der Breite dazugerechnet werden.
WICHTIG !!!
Soll nun ein Doppelrahmen oder eine Kombination von Doppel- und 60er Rahmen eingesetzt werden, dann muß dies bei der Bestellung angegeben werden.
-
Auer Längs und Quereinschub. Wenn man vor dem Regal steht, werden die Boxen entweder den langen Weg oder mit der breiten Seite (Quer) eingestellt.
-

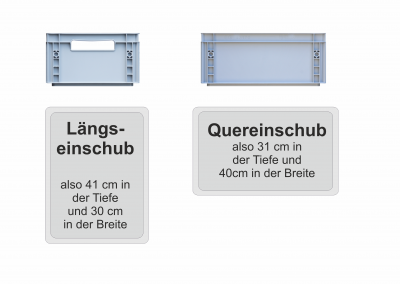

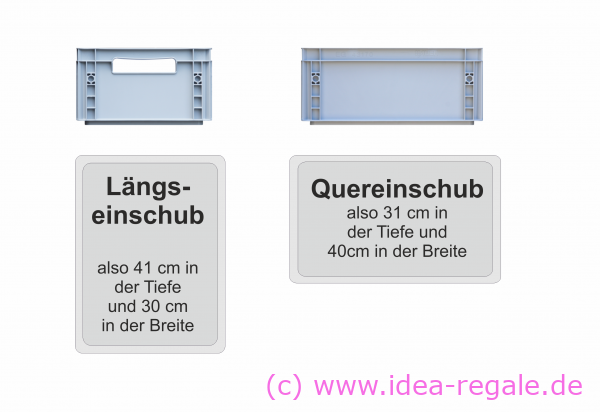

Längs- oder Quereinschub der Boxen
-
Rahmentypen gibt es in Längs- oder Quereinschub der Boxen. Und in der Tiefe von 21 cm, 31 cm, 41 cm je nach dem welche Boxengröße zum Einsatz kommen.
Längseinschub der Boxen = 41cm in der Tiefe – Die Boxen werden der Länge nach eingeschoben.
Quereinschub der Boxen = 31cm in der Tiefe – Die Boxen werden mit der Breitseite eingeschoben.
Quereinschub 30 x 40 cm Boxen Quer eingeschoben
31 x 41 cm Einzel
31 x 82 cm Doppel
Längseinschub 40 x 30 cm Boxen Längs eingeschoben
41 x 31 cm Einzel
41 x 62 cm Doppel
41 x 93 cm Dreier
60er Boxenrahmen 630 x 40 cm Boxen Quer eingeschoben
41 x 61 cm Einzel Quer
61 x 41 cm Einzel Längs
Seitliche Entnahme der Boxen hintereinander eingeschoben
30 x 40 cm Boxen Längs eingeschoben
31 x 61
31 x 91
31 x 121
40 x 60 cm Boxen Längs eingeschoben
41 x 61
41 x 121
41 x 181
