Diese Fotoanleitung ist nur für den Malibu Van mit der Einbautiefe ab Türkante Metall Vorne von 118,5 – 119 cm gedacht. Wir haben es geschafft mit unseren speziellen Überauszügen und mit der Einlage einer Siebdruckplatte den Doppelstockauszug mit 120 cm Länge trotzdem einzubauen.

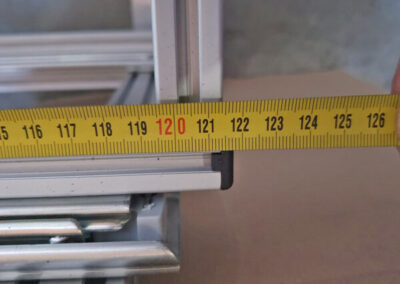

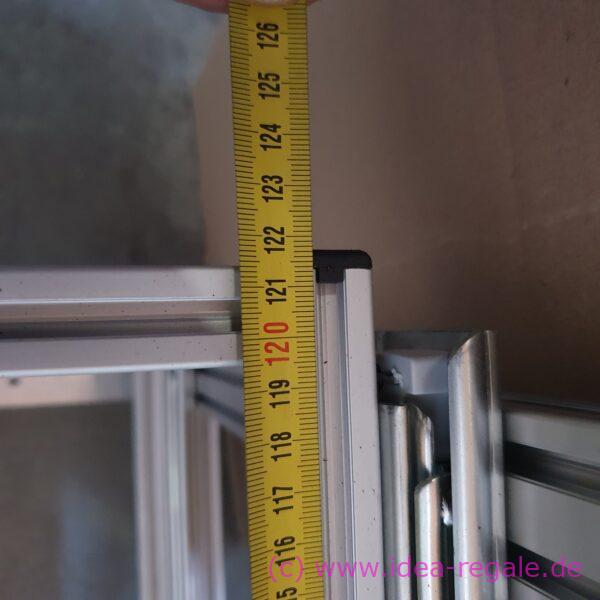

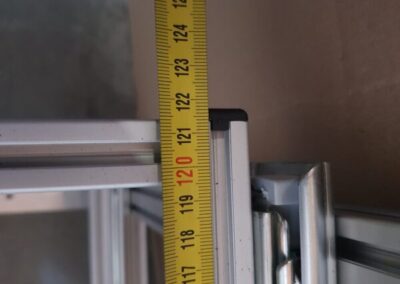

Gesamtlänge vom Auszug 122 cm
Doppelstockauszug zusammen bauen – Achten Sie bitte beim einschieben der Nutensteine das beide jeweils in die vordere Nut der Stützen erfolgt.
Der Teleskopkorpus mit vormontierten Längsträger wird anschließend mit den Stützen ( M6x60 mm Zylinderkopfschrauben ) verschraubt sowie mit je 2 M5x8 mm Senkkopfschrauben vorne und hinten an gesichert.
Der Korpus wird nun an die Stützen montiert. Bei der vorderen Befestigung haben wir ein Revisionsloch angebracht, damit Sie besser an die Schraube zum Befestigen kommen.
Das Flacheisen für die vorderen Stützen mit den Bohrungen für den Boden Richtung Führerhaus nach Innen montieren. Da der Auszug über der Metallabschlußkante zu stehen kommt ist das sehr wichtig. Sonst kann der Auszug später nicht am Boden verschraubt werden.
Die Kurbel muß anders angebaut werden, dazu haben wir eine spezielle Halterung angebaut. Bitte die Thule Kurbelhalterung umbauen und das vorhandene Loch beim Kleiderschrank für die Kurbel vergrößern.
Der Auszug steht hinten fast an der Holzwand an. Bei Notwendigkeit die Spaxschraube 4,8 x 25 entfernen.
Obere Querträger montieren
Seitlich am Gestell werden zusätzlich Riemenkrampen mit Nutsteinen montiert. Dort kann der Kunde seine Stühle oder Tisch an den Schutzpolstern anlehnen und mit breiten Expanderbänder sichern.

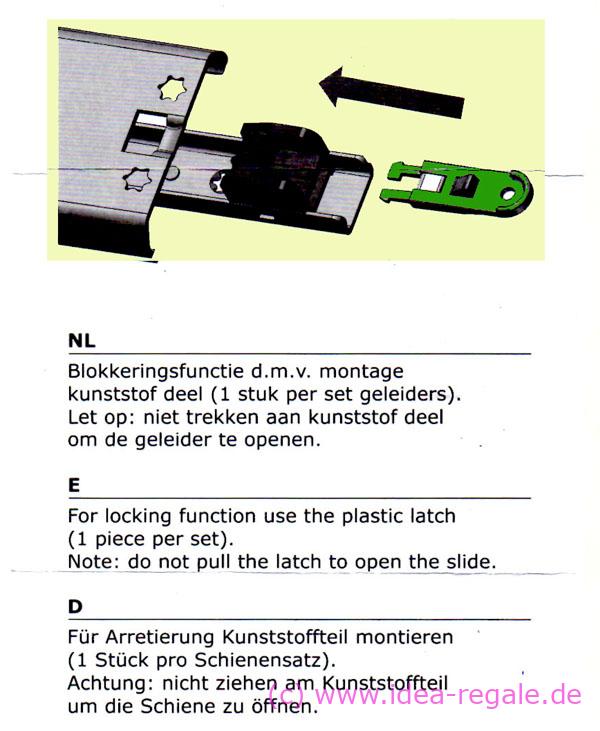

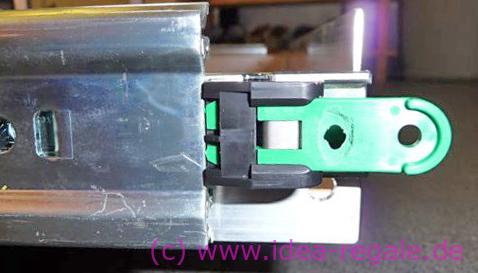

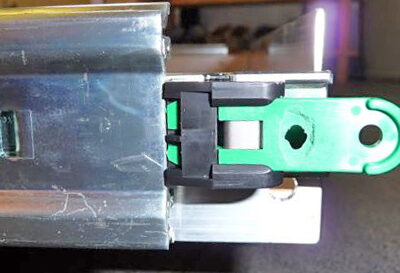

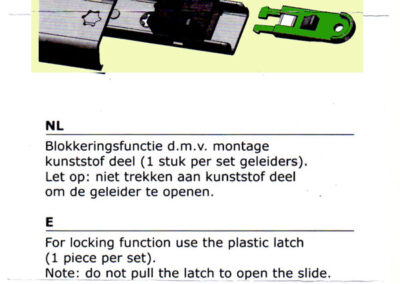

Bei den beiden Teleskopschienen unbedingt den grünen Clip nach Anleitung einclipsen.
Bei Fragen ist unsere Caravan-Techniker Herrn Pinkes in der Regal Dienstag – Freitag in der Firma erreichbar.
Der Doppelstockauszug ist normalerweise für 2 x 60 x 40 cm Boxen längs eingestellt oder 4 x 40 x 30 cm quer. (Im 60er Abteil passen auch 2 kleine Boxen)
Länge ohne Einhandbedienung 124 cm und mit der neuen Einhandbedienung 125 cm. Türe muß dann noch zugehen können. Das passt Leider nicht immer.
Wir hatten bei den letzten Einbauten das Problem mit unterschiedlichen Türverriegelungen in Richtung Innenraum und die Tiefe war oft nicht mehr vorhanden.
Bei einem Malibu VAN 640 LE RB GT FCA mit der Bretteinlage mußten wir einen speziellen Überauszug (grüner Clip) mit Siebdruckplatte einbauen, da die Türe sonst nicht mehr zugegangen wäre.
Hier geht dann auch keine Einhandbedienung mehr. Dadurch benötigt dieser Überauszug nur 122 cm in der Tiefe. Er steht dann vorne auf der Metallkante auf.
-

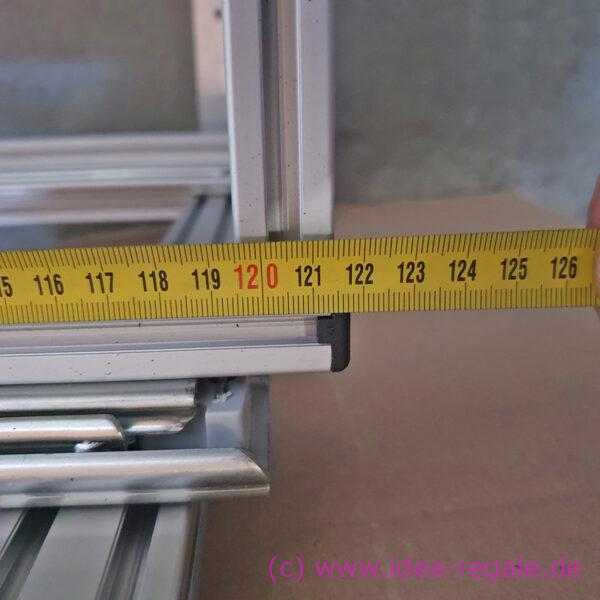

mit Boxenrahmen passt hier kein Teleskopauszug
-
mit Boxenrahmen zu lang für diese Modell
